Por padrão, o recurso de Snapping não está ativado no Leapfrog. Além de opcional, quando usado incorretamente pode aumentar o tempo de processamento para gerar pequenas melhorias de qualidade e causar instabilidade nos meshes. Este blog descreve como você pode evitar o uso desnecessário de Snapping com sua experiência e uma análise dos seus parâmetros de modelagem para garantir as relações corretas.

Refinamento de modelo
Mapas, furos de sondagem e outros dados geológicos são fontes essenciais de informações para manter o seu modelo sempre atualizado. Eles ajudam a compreender a localização de falhas, mineralização e unidades litológicas. A questão é: qual o nível de refinamento necessário para o seu modelo? O refinamento requer Snapping? Resolução muito alta? Qual é o tamanho dos seus compósitos? Qual é a largura mínima da sua modelagem? E, finalmente, quais são as dimensões de blocos do seu modelo de recursos?

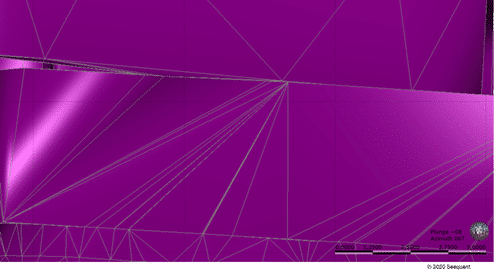

Snapping é uma ferramenta útil no processo de refinamento de modelos, pois permite adicionar pontos de controle em meshes dos seus dados de amostragem. Ela força a aplicação de contatos predefinidos a superfícies ao mover triângulos para que a superfície gere interseções com o contato de maneira precisa. No entanto, é importante lembrar que o recurso de Snapping nem sempre vale a pena; se fosse indispensável, ele estaria ativado como padrão no Leapfrog em vez de ser uma opção. Não sendo necessário, esse recurso pode aumentar o tempo de processamento e gerar erros de triangulação, quando um único ponto compartilha mais de três, quatro ou talvez seis arestas. Com isso, as triangulações se tornam cada vez mais instáveis com arestas pontiagudas e artefatos estranhos. O tempo de processamento aumenta e pode causar problemas futuros, como impedir a geração de uma estimativa por domínio ou a avaliação de uma triangulação em um modelo de blocos.

Quando uma superfície é importada, o Leapfrog Geo define automaticamente uma resolução de superfície com base nas informações do arquivo. Não é possível alterar a Resolução de Superfícies importadas para o Leapfrog Geo. A exceção são malhas de elevação (consulte Importação de uma malha de elevação).

Quando são criadas superfícies, o Leapfrog Geo define uma resolução padrão com base nos dados disponíveis. Você pode definir um valor menor mas, com isso, os cálculos tornam-se mais lentos. Além disso, a resolução de muitas superfícies pode ser ajustável; ou seja, as áreas mais próximas dos dados podem ter uma resolução mais alta do que as áreas mais afastadas dos dados.

Verificação das estatísticas básicas dos seus domínios
A melhor abordagem é aplicar o teste de razoabilidade às estatísticas básicas do domínio resultante, comparar o teor médio de suas amostras ao teor médio do seu domínio e observar a variação ou o comprimento da sondagem em relação ao comprimento da modelagem antes de decidir se é necessário usar Snapping (Fixação) ou refinar mais. Em seguida, observe seus resultados com o recurso de Snapping ativado e desativado. Se a melhoria da qualidade for mínima, menos de 1%, com o recurso de Snapping ativado e se a precisão do comprimento de sondagem em relação ao comprimento de modelagem for de 99%, não use esse recurso.

Resolução
Vamos analisar a resolução para ajudar a compreender esse conceito.

No Leapfrog Geo, os meshes são usados para representar superfícies e sólidos na forma de vértices e triângulos que definem um volume 3D. A resolução de uma superfície é controlada pelo tamanho dos triângulos usados para criar essa superfície. Um valor de resolução de superfície mais baixo significa triângulos menores e, portanto, uma resolução mais fina. Um valor mais alto de resolução de superfície reduz o tempo de processamento, mas talvez a superfície não mostre o nível de detalhes/refinamento necessário.

Inclusão de novos dados e escolha entre ajustar ou reduzir a resolução
Então, importamos nossos novos dados. E quando a caixa de Snapping está desmarcada, os pontos são usados como guia para a Superfície mas não são fixados com precisão.

Dicas avançadas de edição de superfícies
Agora, vamos realizar algumas edições avançadas de superfície para melhorar a precisão na modelagem e verificar se o uso de Snapping é necessário ou não. Todos os parâmetros já mencionados serão considerados antes da modelagem para que as relações estejam corretas e que juntas possam garantir melhores resultados e tempo de processamento aceitável.

  • Tamanho das amostras: verifique o tamanho das amostras. Qual é a relação entre as amostras e a nossa largura mínima de modelagem? Uma vez que você conhece a largura mínima de modelamento, podemos decidir sobre a Geração de Pontos.
  • Largura mínima de modelagem e Geração de Pontos: se a largura mínima de modelagem for 10 metros, não podemos extrair pontos a cada 40 metros; isso não faz sentido. Portanto, se 10m for a largura mínima de modelamento, nós poderíamos definir uma geração de pontos em 5m, por exemplo. Lembre-se de que, se a nossa largura mínima de modelamento for X, o nosso plano de fundo para o nosso espaçamento deverá ser igual ou menor para que possamos capturar essas amostras.

3. Distância de Offset de Superfície: É a distância entre o ponto de contato e o primeiro ponto extraído. Uma distância maior permite ângulos mais obtusos, uma distância menor permite ângulos mais agudos e, dessa forma, a superfície fica de acordo com o ponto de contato em um ângulo ortogonal ao ângulo do furo de sondagem.

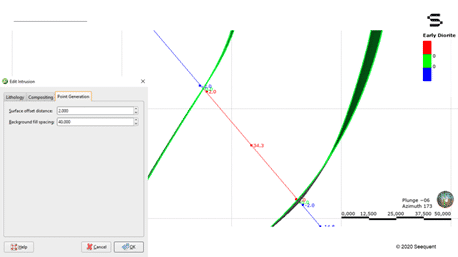

No exemplo, podemos ver um ponto Verde (ponto de contato ou “0”), um Vermelho (ponto interno representado por um valor de distância positivo) e um Azul (ponto externo representado por um valor de distância negativo). Há uma distância significativa entre eles; por isso, a superfície tem um ângulo bem amplo de aproximação em relação ao furo de sondagem. Se a Distância de Offset de Superfície for pequena, a Superfície só poderá se aproximar do furo de sondagem de forma ortogonal, pois esses dois pontos estarão muito próximos um do outro. Se a Distância de Offset de Superfície for grande, a Superfície terá espaço suficiente para interceptar o furo de sondagem quase de forma paralela, se necessário. Considere que os furos de sondagem estão posicionados em várias direções, então a Superfície precisa se aproximar deles em muitos ângulos distintos. Precisamos que a Distância de Offset de Superfície seja maior, talvez duas (três ou quatro) vezes a nossa base de espaçamento. Como opção, se nossos furos de sondagem forem todos ortogonais em relação à direção da nossa modelagem, a Distância de Offset de Superfície poderá ser menor.

4. Resolução e Dimensões de Blocos: precisamos garantir que a resolução usada seja compatível com o tamanho das amostras e posteriormente com as dimensões de blocos a serem usadas no modelo de blocos. Por exemplo, não faz sentido usar uma resolução de 1 metro se futuramente vamos transformar isso em um modelo de blocos e a dimensão dos blocos é 10 m x 10 m. Da mesma forma, não podemos usar resolução de 10 metros se precisamos de modelos para amostras de 2 metros, pois o triângulo é muito grande e o Leapfrog não visualizará a amostra.

5. Modelo Compositado: também podemos rever esse parâmetro. É possível configurá-lo com o mesmo valor da resolução ou podemos configurá-lo como 0, (sem largura mínima de modelagem). Se a Geração de Pontos for 5 metros, a largura mínima de modelagem será 5 metros.

Está ótimo! A seção transversal está aqui. Se você girar, é possível ver a interseção com perfeição. Isso ocorre porque dedicamos tempo incluindo os parâmetros corretos e esse esforço gerou impacto na nossa base de espaçamento, na Distância de Offset de Superfície e na Resolução. Talvez não seja necessário usar Snapping.

Se o recurso de Snapping (Fixação) for ativado, você verá que a Superfície é bem semelhante.

Então, para relembrar:

Antes de iniciar a modelagem, verifique o tamanho das suas amostras e a relação entre elas e a largura mínima de modelagem. Trabalhe usando parâmetros e certifique-se de que as relações estejam corretas. Assim, após os primeiros resultados obtidos com seu modelo, você pode decidir se usa Snapping, se reduz a resolução ou o espaçamento de base. Se configurados corretamente, os parâmetros podem reduzir significativamente o tempo de processamento.



Ao avaliar a qualidade em relação ao tempo de processamento, você chegará a um ponto em que não haverá melhoria de qualidade, mas o tempo de processamento continuará aumentando. Para atingir o ponto ideal, você precisa observar os parâmetros discutidos aqui. Quando o ponto ideal for identificado, o Leapfrog será otimizado e criará um modelo adequado com ou sem o uso de Snapping.
