Agora, a extensão 2D Filtering do Oasis montaj oferece uma experiência de filtragem interativa. Desenvolvida com base na tecnologia MAGMAP, essa extensão permite aplicar vários filtros aos dados em malhas para refiná-los de maneira interativa. Com esses filtros, você destaca as feições sutis em seus dados, separa sinais que representam diferentes profundidades de fontes, elimina ruídos e cria diferentes componentes de campos, além de muitas outras coisas.

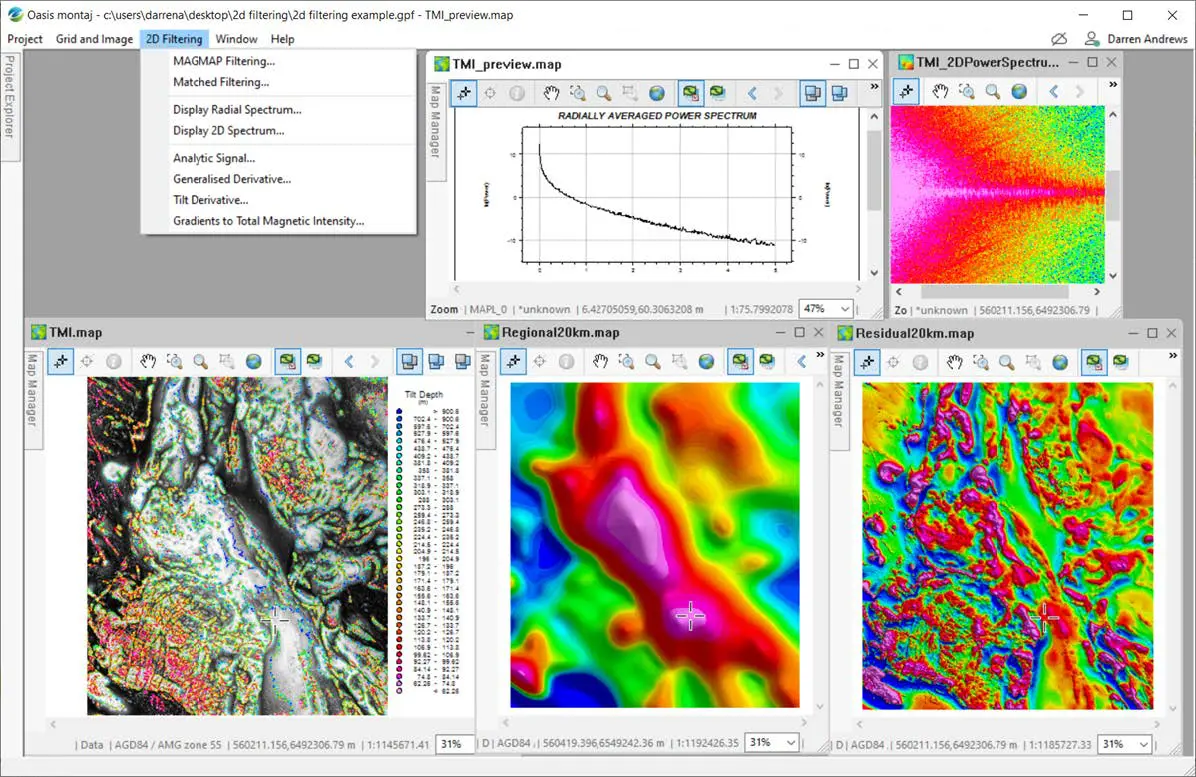

Essa extensão contém os seguintes recursos:

  1. Filtragem interativa e rápida de domínio de Fourier (FFT) com 29 filtros diferentes
  2. Filtragem interativa e combinada (separação de profundidade de fontes)
  3. Cálculo e exibição do espectro de potência radial e bidimensional para análise de frequência e profundidade de fontes
  4. Filtro Analytic Signal (sinal analítico): defina com precisão as localizações de fontes de anomalias em latitudes magnéticas baixas
  5. Filtro Generalised Derivative (Derivada generalizada): calcule a curvatura de um campo potencial
  6. Filtro Tilt Derivative (Derivada de inclinação): localize arestas em fontes e estime as respectivas profundidades
  7. Gradients to Total Magnetic Intensity (Gradientes para intensidade magnética total): recrie campos magnéticos a partir de gradientes

Filtragem para transformação rápida de Fourier bidimensional

A ferramenta MAGMAP Filtering (filtragem de MAGMAP) do montaj™ oferece uma biblioteca de filtros de FFT em 2D para aplicação em dados em malhas. Essa ferramenta processa e refina os conjuntos de dados em malhas com rapidez ao aplicar vários filtros geofísicos e matemáticos avançados. Com ela, é possível definir seus próprios filtros facilmente, alterar parâmetros específicos de filtros e aplicar qualquer quantidade de filtros, em conjunto, em uma única operação. Uma janela de espectro interativa permite modificar parâmetros de filtros e visualizar o efeito instantaneamente, tanto no espectro de potência radial média (quando simétrico) quanto nos dados em malhas.

Os filtros MAGMAP para dados em malhas podem ser divididos em duas categorias:

Filtros para campos potenciais

  • Redução para o equador ou polo magnético
  • Redução do diferencial ao polo magnético (adequado para
    malhas muito grandes)
  • Continuação para cima e para baixo
  • Cálculo de densidade e suscetibilidade aparentes
  • Filtro ideal para profundidade de Wiener
  • Conversão entre componentes direcionais do campo magnético
    área

Filtros para fins gerais

  • Derivadas inteiras e fracionárias na direção X, Y ou Z
  • Integração em X, Y ou Z
  • Filtros Low Band-Pass (passa-faixa baixa) e High Band-Pass (passa-faixa alta)
  • Filtros direcionais e de decorrugação
  • Quatro cálculos distintos de componentes de campos potenciais
  • Filtros radialmente simétricos personalizados

Use a extensão 2D Filtering para:

  • Processar e refinar os dados em malhas aplicando os vários filtros para FFT
  • Aplicar qualquer combinação de filtros geofísicos e/ou matemáticos
  • Alterar de maneira interativa os parâmetros dos filtros e observar o efeito nas malhas dos dados de saída em tempo real
  • Definir e aplicar filtros personalizados
  • Personalizar parâmetros de FFT para atenderem aos seus dados em malhas
  • Interpretar o espectro de potência bidimensional ou de potência radial média dos seus dados em malhas

Filtragem interativa

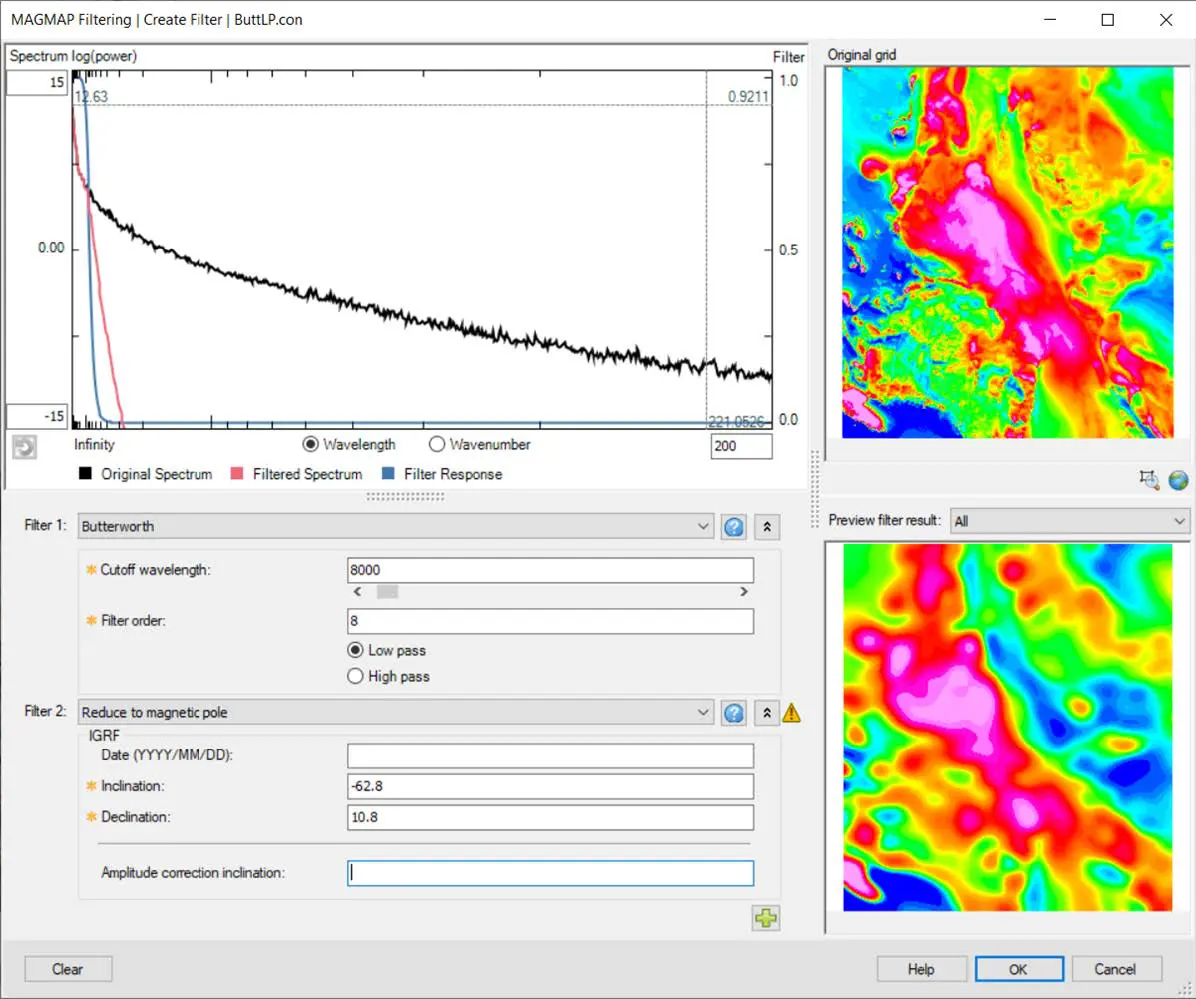

Uma ferramenta interativa para criação de filtros espectrais permite desenvolver e ajustar parâmetros de filtragem além de visualizar, instantaneamente, o efeito dos filtros, juntos ou separados, na janela de visualização.

Somente filtros radialmente simétricos, como os filtros de passa-baixa ou passa-alta, são exibidos na janela de espectro. O espectro de potência inicial, o espectro de potência final, os coeficientes do filtro radialmente simétrico que estiver selecionado e os coeficientes do filtro combinado são exibidos em tempo real.

O tamanho da janela de visualização da malha pode ser ajustado; além disso, é possível visualizar a malha de dados de saída dos filtros individualmente ou em conjunto.

Filtragem combinada

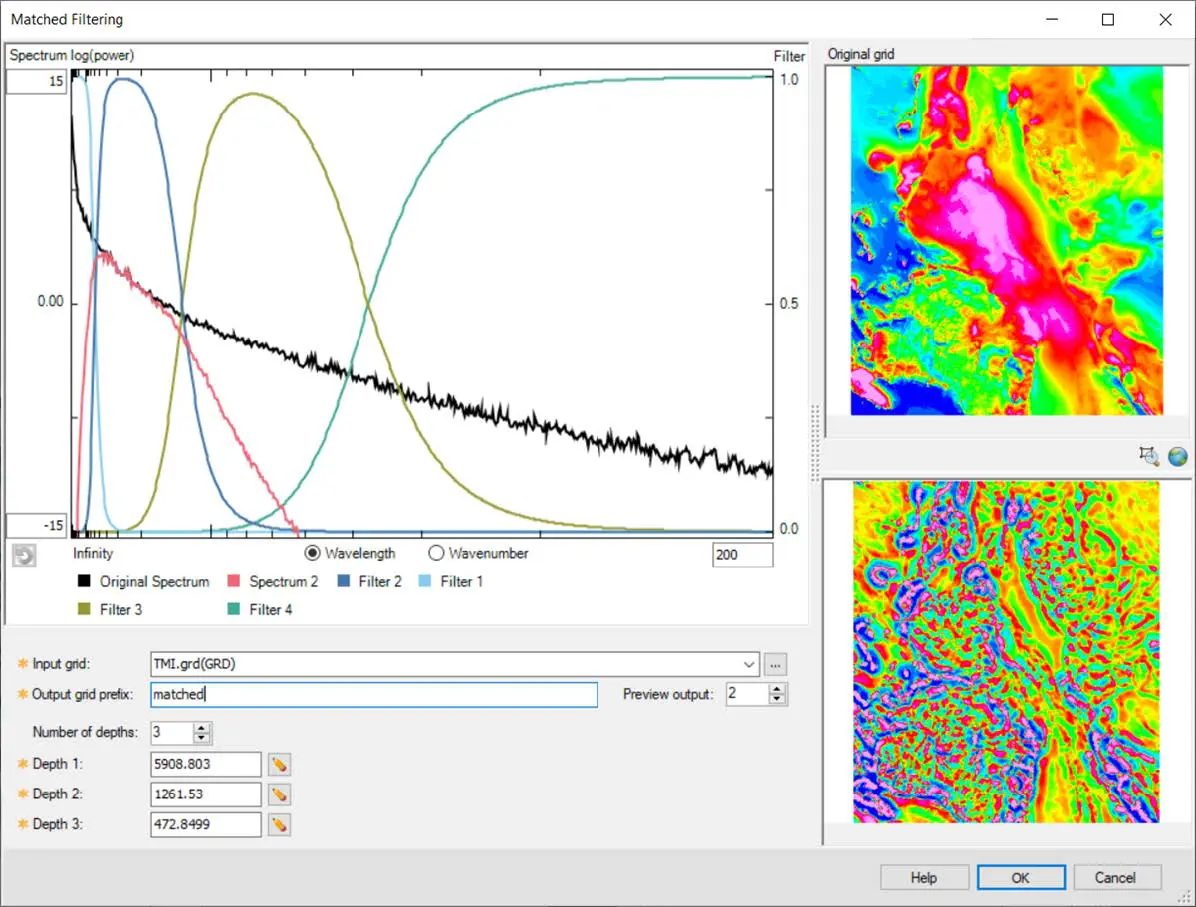

A ferramenta Matched Filtering (Filtragem combinada) permite definir, de maneira interativa, um conjunto de filtros complementares, e cada um deles destacará o sinal resultante de um intervalo de profundidades específico. Essa ferramenta usa filtros combinados, ou seja, filtros de passa-faixa cônicos que abrangem, coletivamente, todo o espectro de filtros.

Espectro de potência bidimensional e espectro de potência radial média

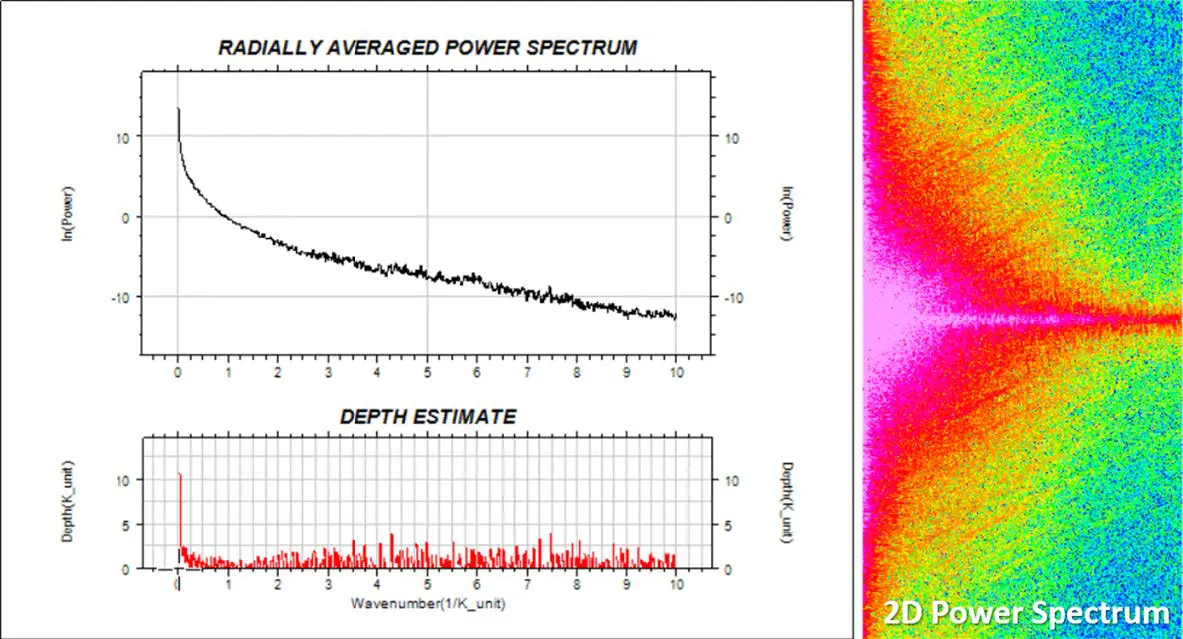

A extensão 2D Filtering permite calcular e exibir, de maneira independente, tanto o espectro de potência bidimensional quanto o espectro de potência radial média. O espectro de potência bidimensional pode ser usado para analisar o conteúdo de frequência da sua malha e para identificar os artefatos existentes na geração de malhas e na realização de levantamentos; já o espectro de potência radial média pode ser usado para estimar as profundidades de fontes na sua malha.

Filtros especializados

Derivadas horizontais e verticais de dados de campos potenciais são medidas frequentemente e podem ser calculadas com base na intensidade magnética total observada. A extensão 2D Filtering contém vários filtros especializados que usam uma combinação dessas derivadas para realçar assinaturas específicas nos dados, e são parte essencial do processo de interpretação.

Sinal analítico

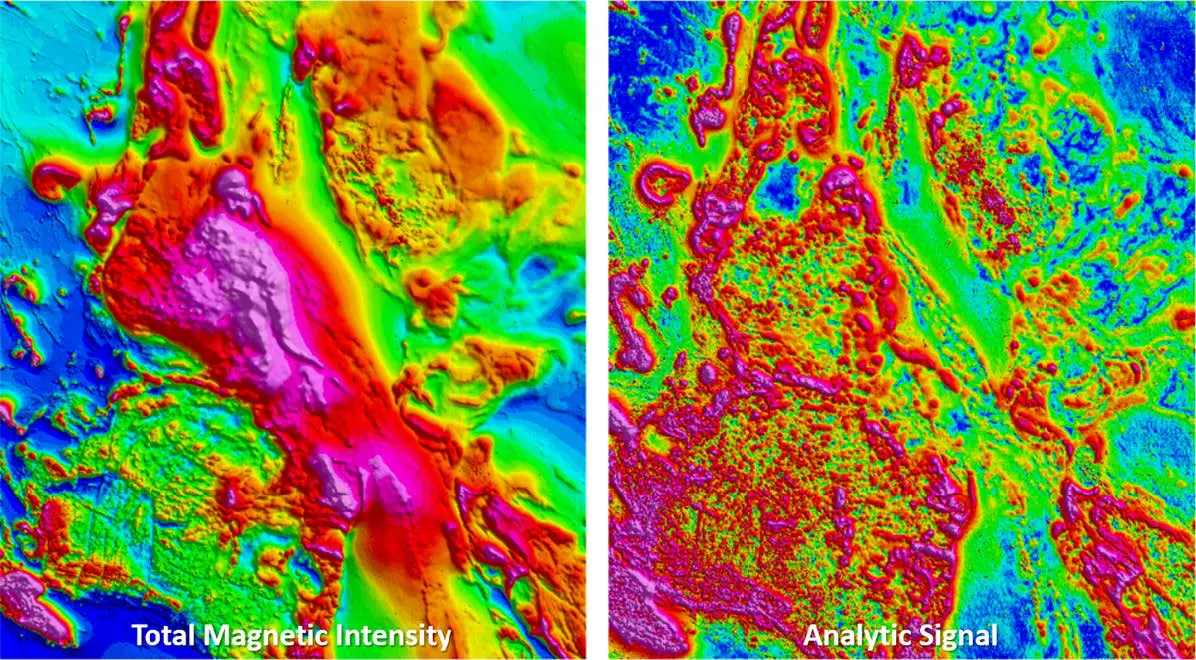

O sinal analítico de um campo magnético é uma ferramenta de interpretação comum, muito útil na localização de arestas de corpos de fontes magnéticas, particularmente em regiões onde a remanência ou a baixa latitude de um campo magnético distorce anomalias magnéticas e prejudica as interpretações.

Derivada generalizada

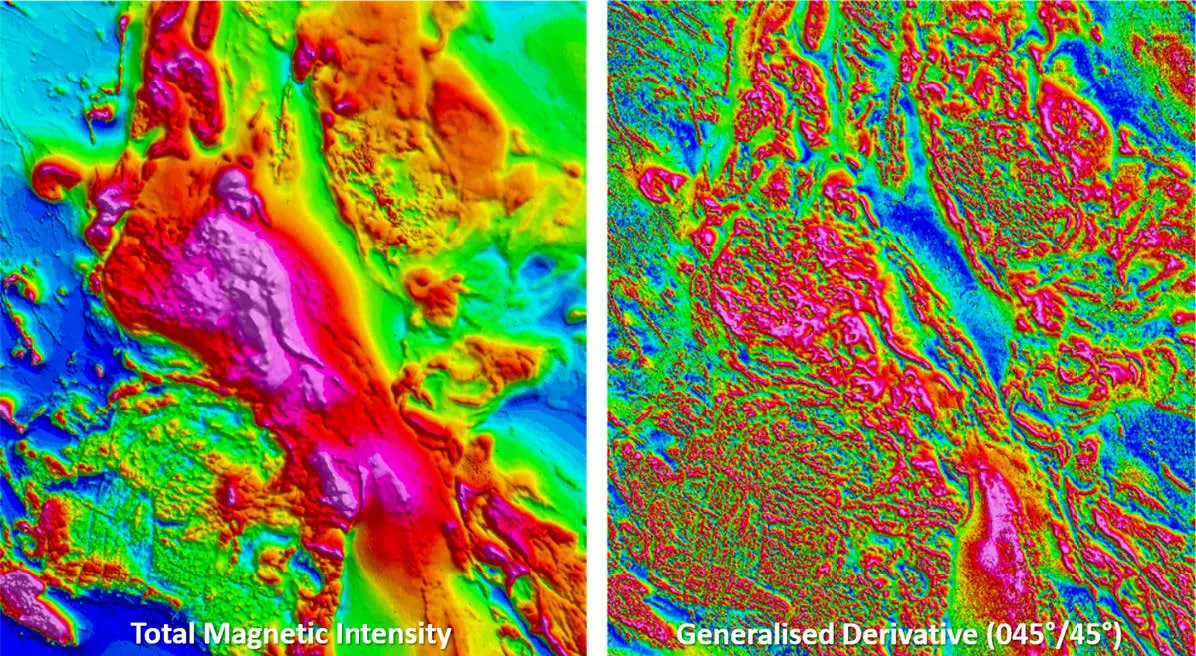

Essa derivada generalizada é uma combinação linear das derivadas horizontais e verticais de campo, que é normalizada pela amplitude do sinal analítico. Ela é indicativa de resposta de curvatura da resposta de campo potencial, que é um atributo útil para destacar o sinal e os detalhes possivelmente ocultados por anomalias de amplitudes maiores. É possível escolher a orientação específica (azimute e mergulho) para realçar o campo potencial.

Derivada de inclinação

A derivada de inclinação e a sua respectiva derivada horizontal total são úteis para o mapeamento de estruturas de embasamento cristalino superficiais e de alvos de exploração mineral.

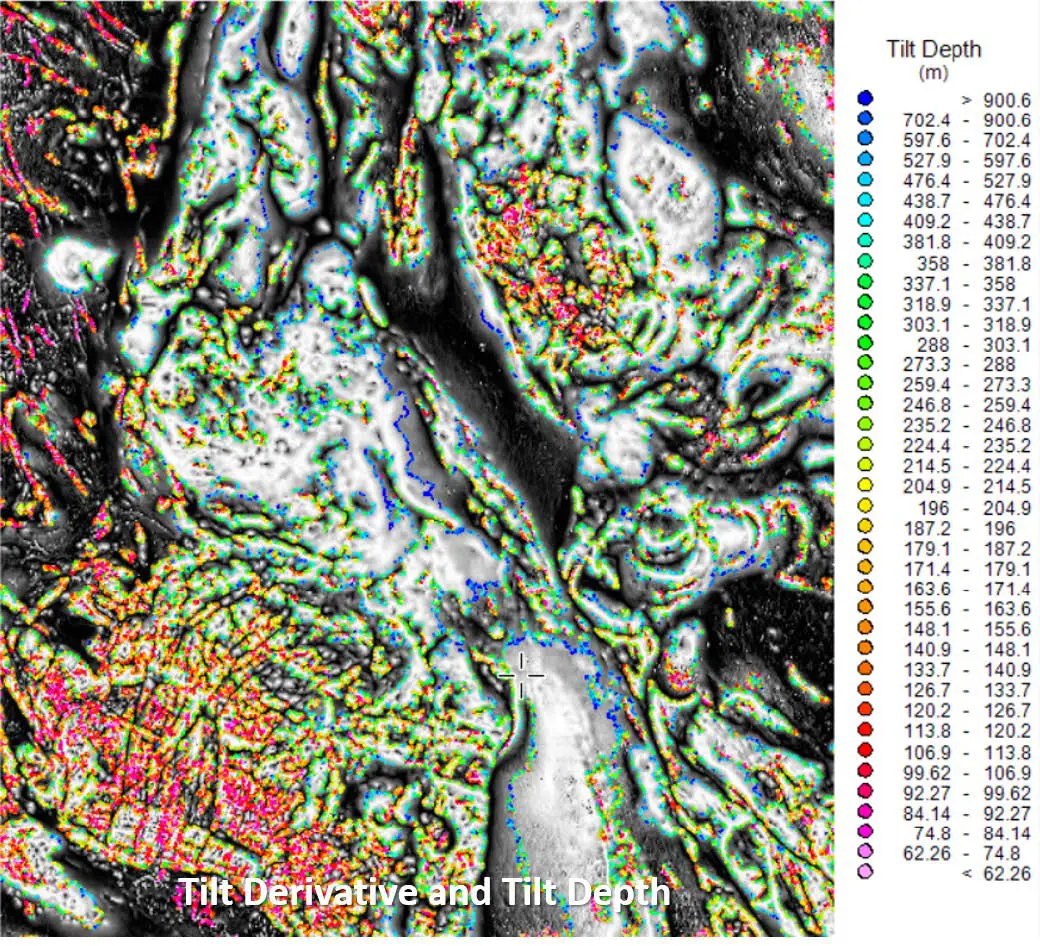

A derivada de inclinação inclui uma estimativa de profundidade baseada em uma técnica publicada por Salem et al (2008). Esse é um método simples e rápido para estimar a profundidade de contatos verticais com base em dados magnéticos reduzidos ao polo (RTP, Reduced to the Pole). A estimativa oferece, com pouco esforço, um ponto inicial relevante para interpretar a subsuperfície em áreas com poucas informações geológicas.

Gradientes para intensidade magnética total

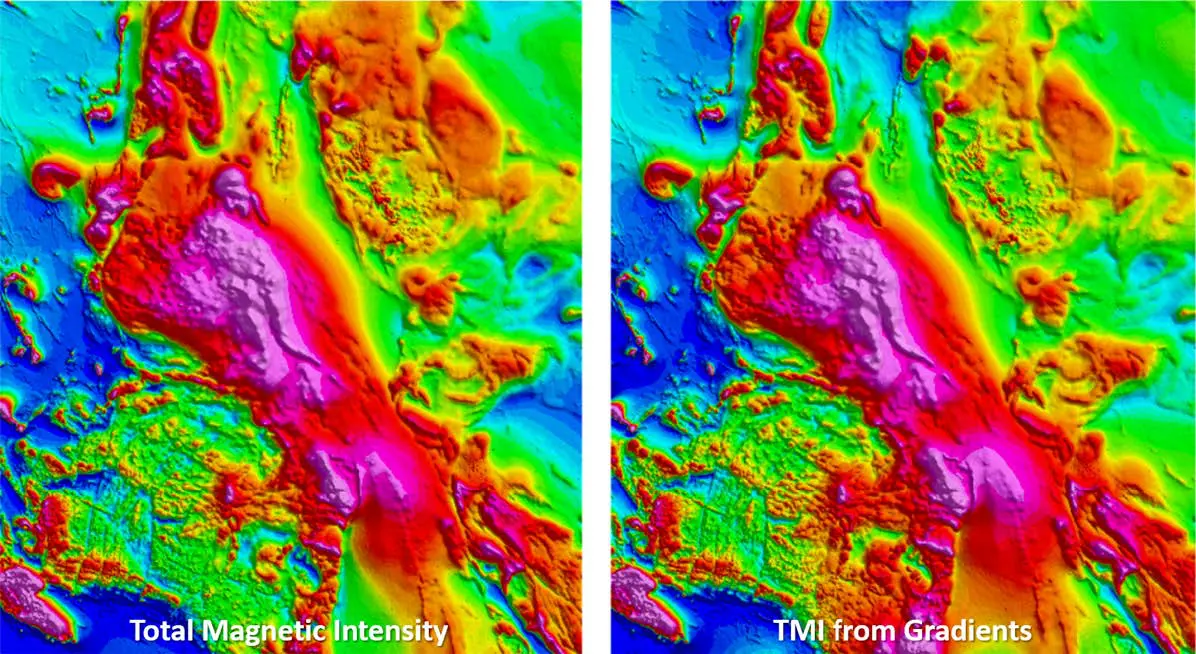

Com esse filtro, o campo magnético residual pode ser recriado a partir de componentes gradientes e usado com outros dados durante o processo de interpretação.

Referências

Cooper G. R. J. and Cowan D. R., A generalized derivative operator for potential field data, Geophysical Prospecting, (2011) Vol 59, pp. 188-194

Hardwick, C. D., “Two Methods of Gradient-Enhanced Gridding – A Discussion”, Technical Paper., (2004)

Miller H. G. and Singh V. J., “Potential Field Tilt – a New Concept for Location of Potential Field Sources”, Journal of Applied Geophysics, vol. 32 (1994), no. 2-3, pp. 213-217.

Verduzco B., Fairhead J. D., Green C. M. and MacKenzie C., “New Insights into Magnetic Derivatives for Structural Mapping”, The Leading Edge, vol. 23 (2004), pp. 116-119.

Salem A., Williams S., Fairhead J. D., Smith R. and Ravat D., “Interpretation of magnetic data using tilt-angle derivatives”, Geophysics, vol. 73 (2008), no. 1, pp. L1-L10.

Phillips J. D., Designing matched bandpass and azimuthal filters for the separation of potential field anomalies by source region and source type, ASEG Extended Abstracts, (2001) ASEG 2001 – 15th Geophysical Conference, pp. 1-4
