El dispositivo de toma única Single Shot de Imago es una práctica estación para tomar fotos de testigos.
Es liviano, lo puede manejar una sola persona, y puede transportarse y montarse en el sitio.
Está formado por un marco de aluminio extruido, un soporte para cámara (placa de desenganche rápido) y un soporte para tableta.

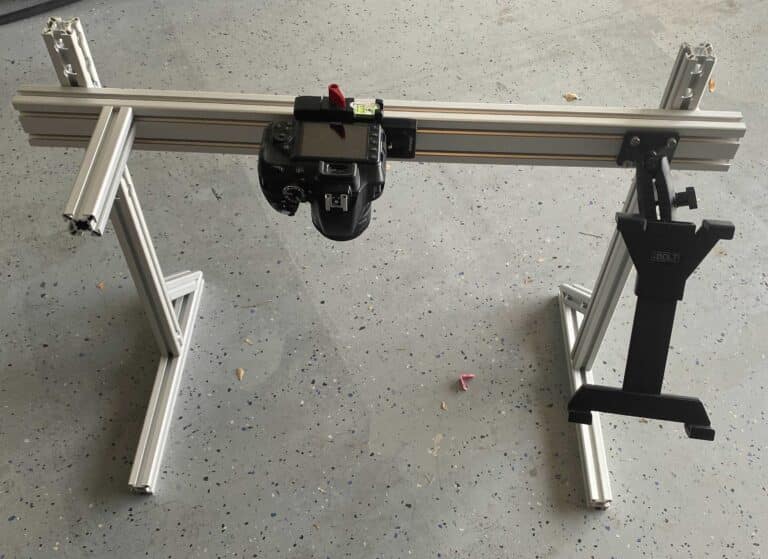

Dispositivo de toma única Single Shot de Imago
Utilice trabillas para colocar la caja. También se puede colocar la tableta en un lateral.
Recibirá su dispositivo Chip Shot desarmado. A continuación, encontrará algunas instrucciones para armarlo y comenzar a tomar fotografías de testigos en muy poco tiempo.

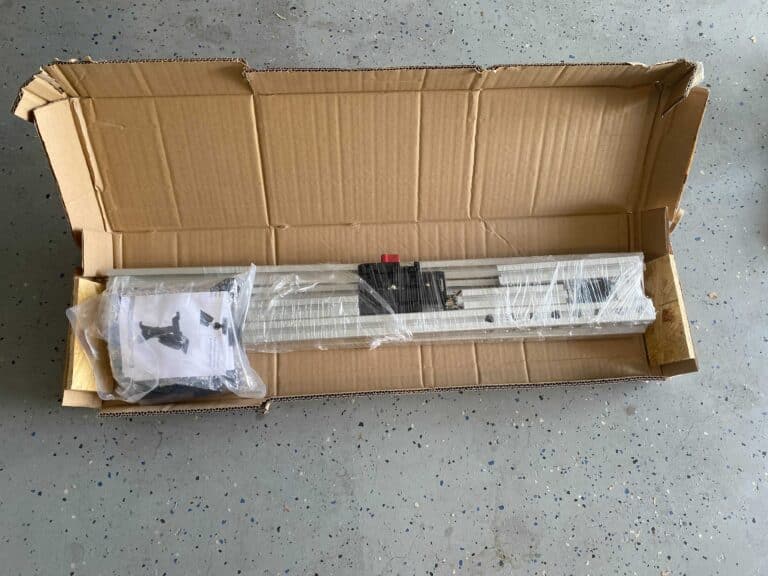

Paquete del dispositivo de toma única Single Shot de Imago (81 cm x 20 cm x 8 cm).
El primer paso es armar el marco de aluminio.

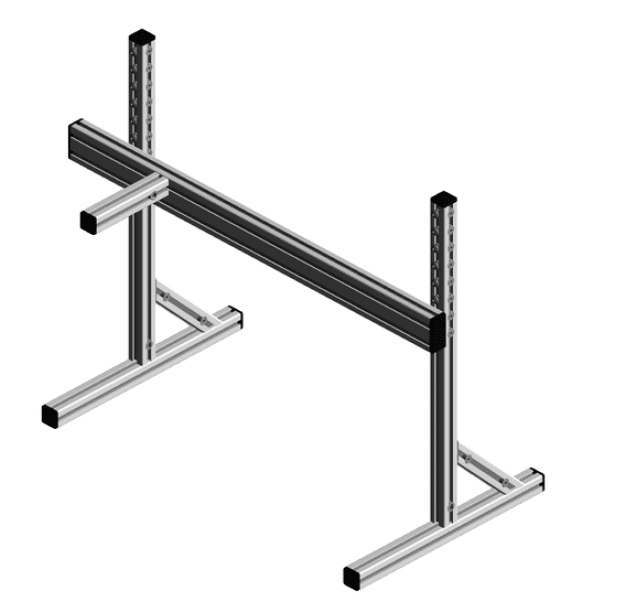

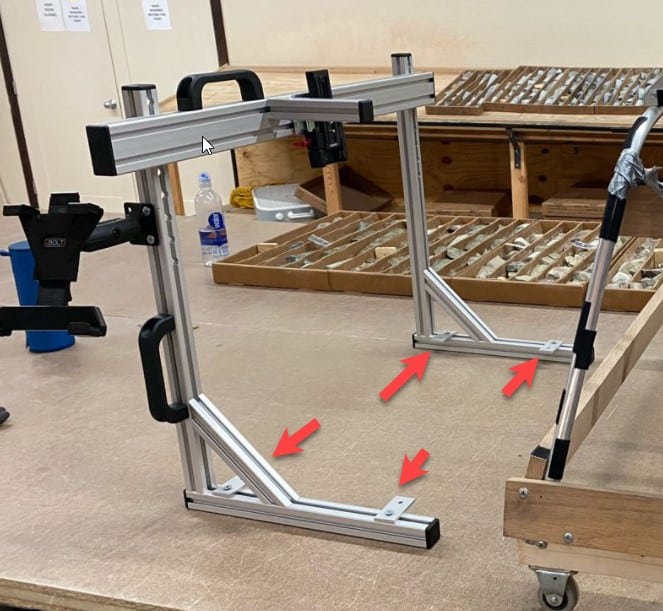

Vista: marco de aluminio armado
Para ello, debe armar los perfiles utilizando los conectores proporcionados.

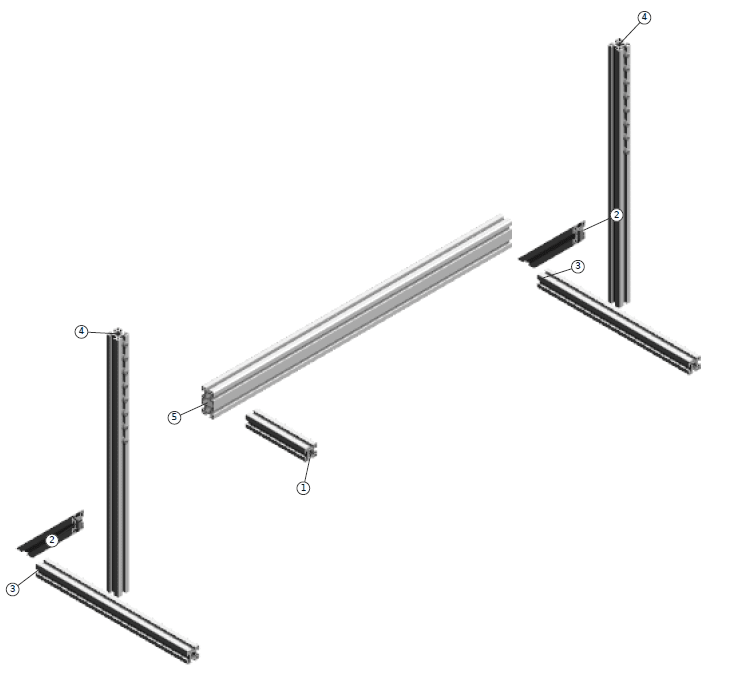

Vista esquemática: posición de los perfiles
Lista para el armado:
| Posición | Conector relacionado | Cantidad |
| 1 | Universal (1.21.3F0) | 1 |

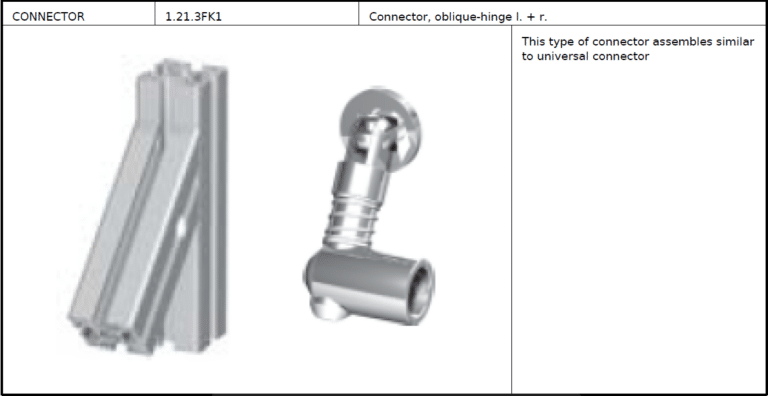

| 2 | Oblicuo, bisagra I y D (1.21.3FK1) | 4 |
| 4 | Universal (1.21.3F0) | 2 |
| 4 | Cuadrado paralelo (1.21.3F5) | * |
* Este número puede variar. Cada par le permitirá establecer diferentes alturas para la barra superior (posición 5), los recibirá por pares y marcados como corresponde.

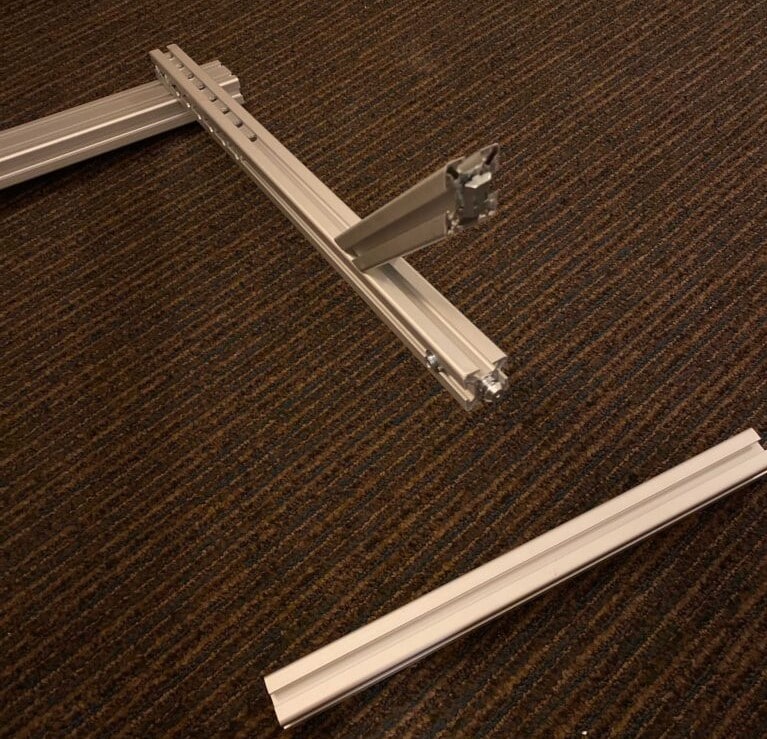

Puede que le resulte más fácil armar los perfiles 5, 4 y 2 antes que el 3:

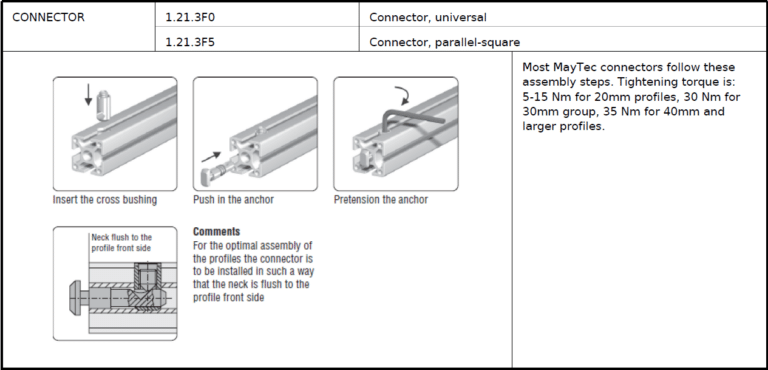

Consejos para el armado

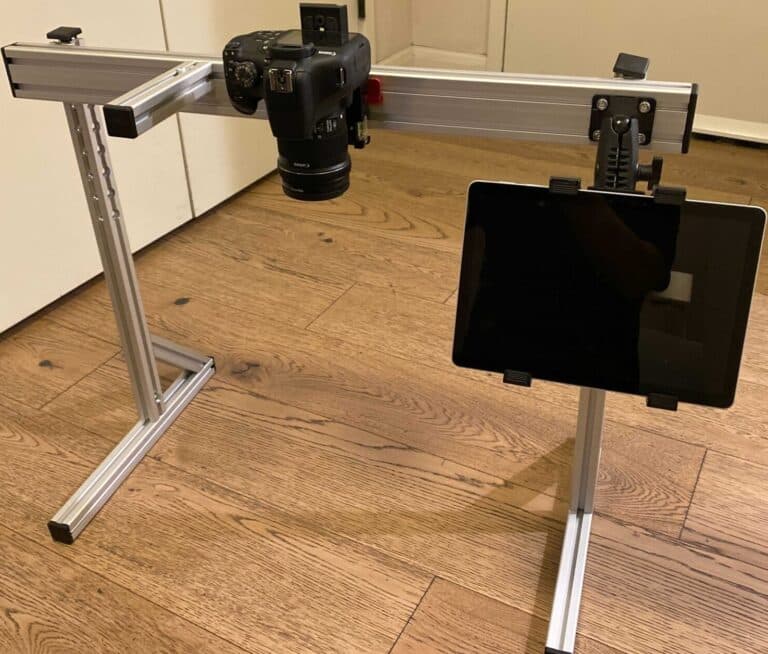

Una vez que haya armado el marco, deberá agregar los soportes para la cámara y la tableta. La cámara debe colocarse en el centro de la barra superior (posición 5). El soporte para tableta se puede colocar a los lados, encima de una de las barras verticales.

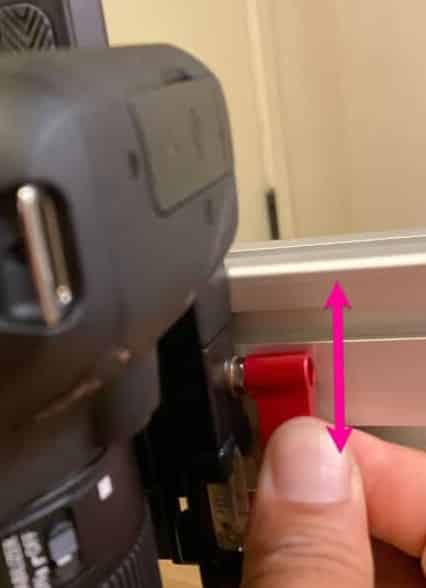

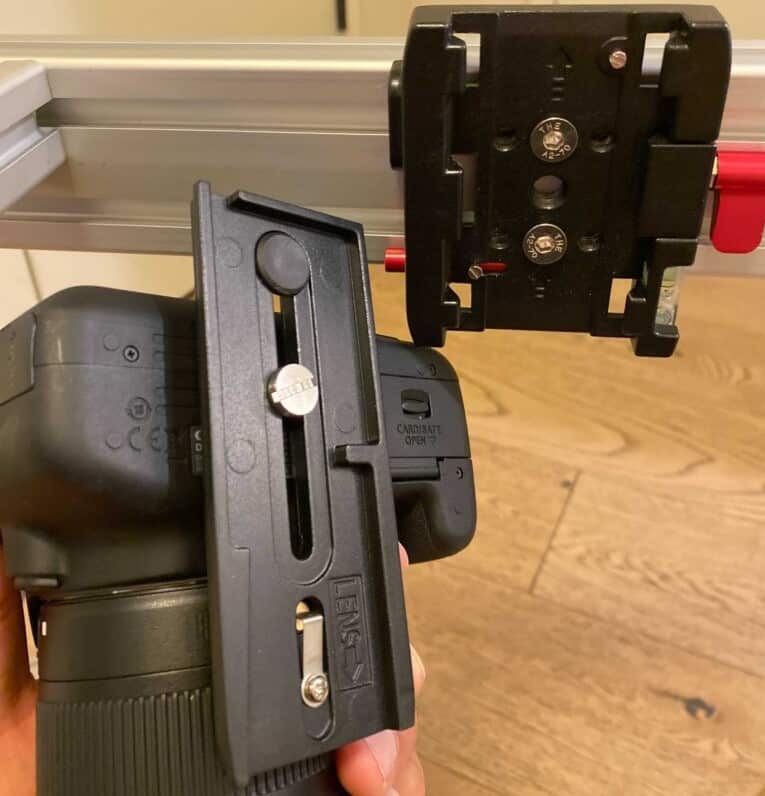

Puede ajustar la cámara al soporte con la pequeña asa de color rojo.
Una vez que esté listo, coloque la cámara y la tableta en sus respectivos soportes y conecte la cámara a la computadora con un cable de sujeción. El cable de sujeción debe tener los puertos apropiados para conectarse a la cámara y a la tableta.
La pieza que sobresale y está ubicada junto a la cámara (pieza núm. 1) está diseñada para proteger la cámara en caso de que el marco gire y se caiga.
Si desea obtener más información, consulte los planos adjuntos.
Ya está listo para comenzar a tomar excelentes fotografías con el
