A mesa para estação de coleta de imagens é uma maneira simples e econômica de melhorar a qualidade das fotografias de testemunhos de sondagem. Essa configuração garante a qualidade das fotografias quando a câmera DSLR é fixada acima de uma mesa para posicionar as caixas de testemunhos de sondagem a serem fotografadas.
Combinado com o software da Imago para coleta de imagens, essa configuração gera fotografias de alta qualidade de maneira uniforme, o que também garante ergonomia para a sua equipe.

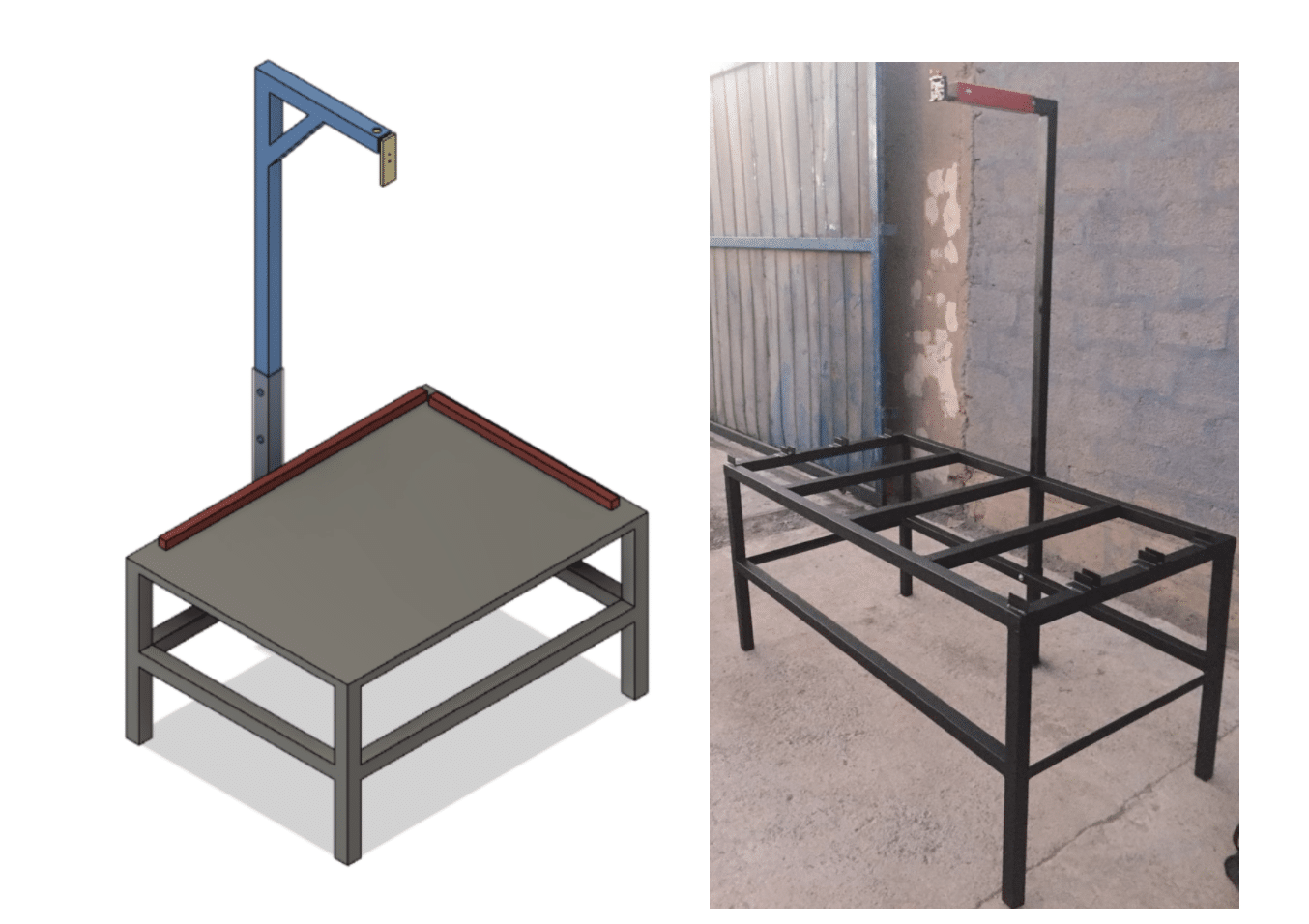

Fig. 2. Exemplo de mesa para estação de coleta de imagens desenvolvida para atender às necessidades dos clientes.
Neste manual, você encontra as instruções e medidas básicas para montar a estação da Imago para coleta de imagens. É importante saber que essas medições são paramétricas e que a estação pode ser adaptada para trabalhar com qualquer tipo de caixa.
A equipe de engenharia da Imago pode fornecer os desenhos para que você possa montá-la. Ou, se necessário, a Imago pode montá-la para você e enviá-la para o seu projeto.
Manual de montagem

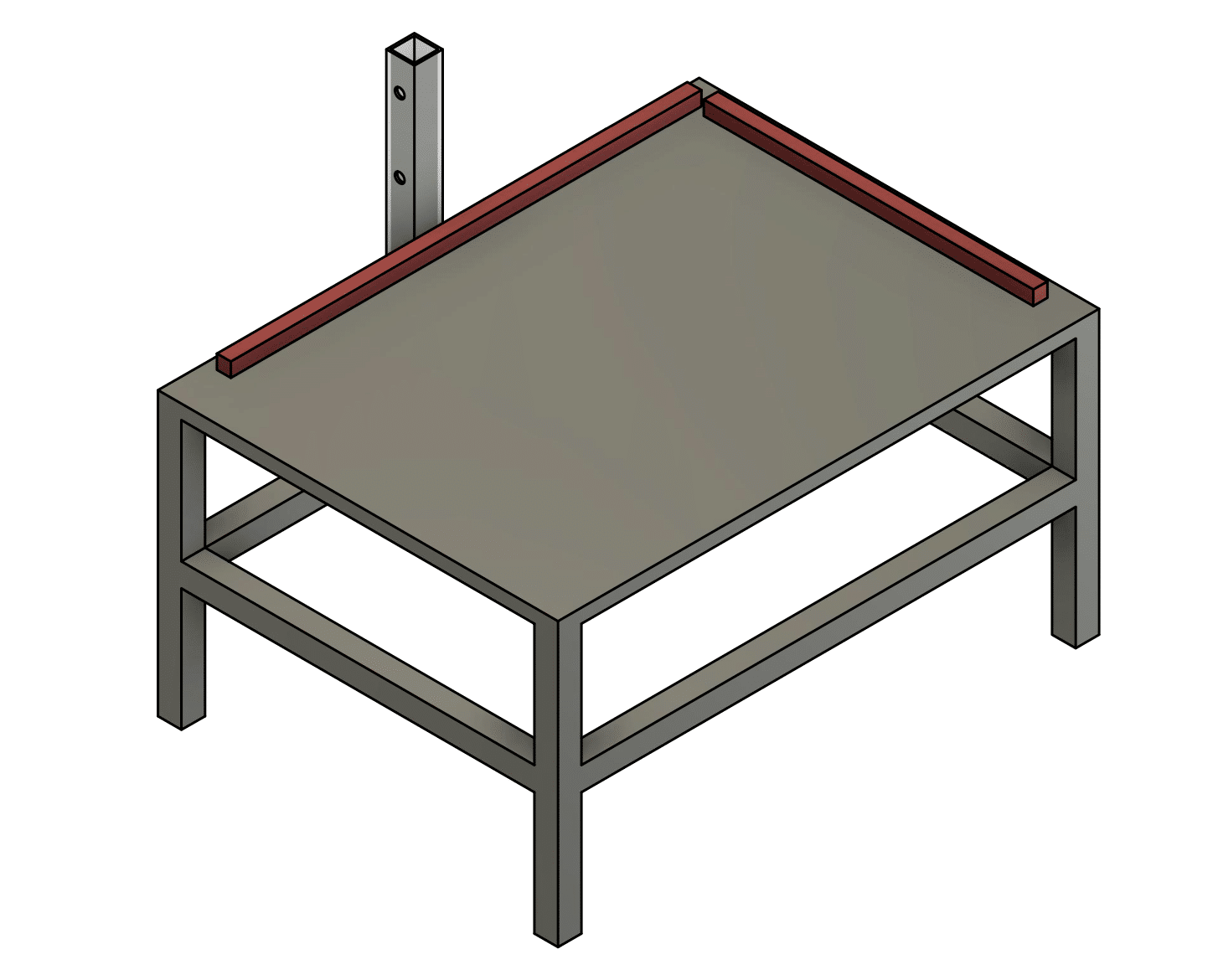

1. Montagem da mesa:
- O material usado deve ter capacidade para suportar 60 kg;
- O ideal é que seja feita com tubos quadrados ou angulares de ferro;
- Deve ser leve o suficiente para ser transportada facilmente até o campo;
- A mesa deve ser capaz de suportar uma ou duas caixas por vez.

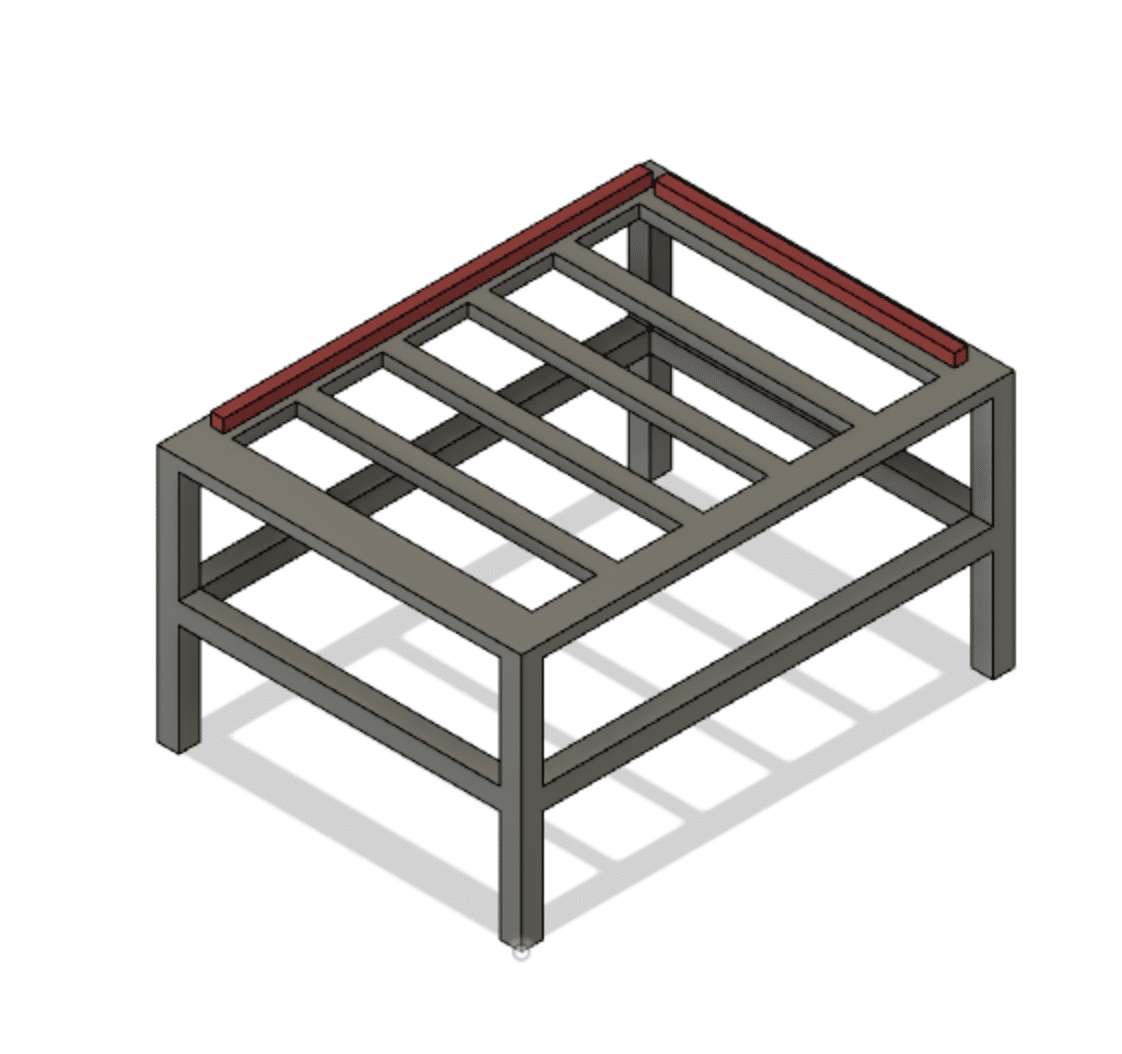

- O tampo da mesa pode ser feito com travessas ou tábuas planas de madeira.
- No caso de travessas, essas devem ser posicionadas em orientação curta para que não prendam as caixas.
- O tampo precisa ser plano e nivelado.

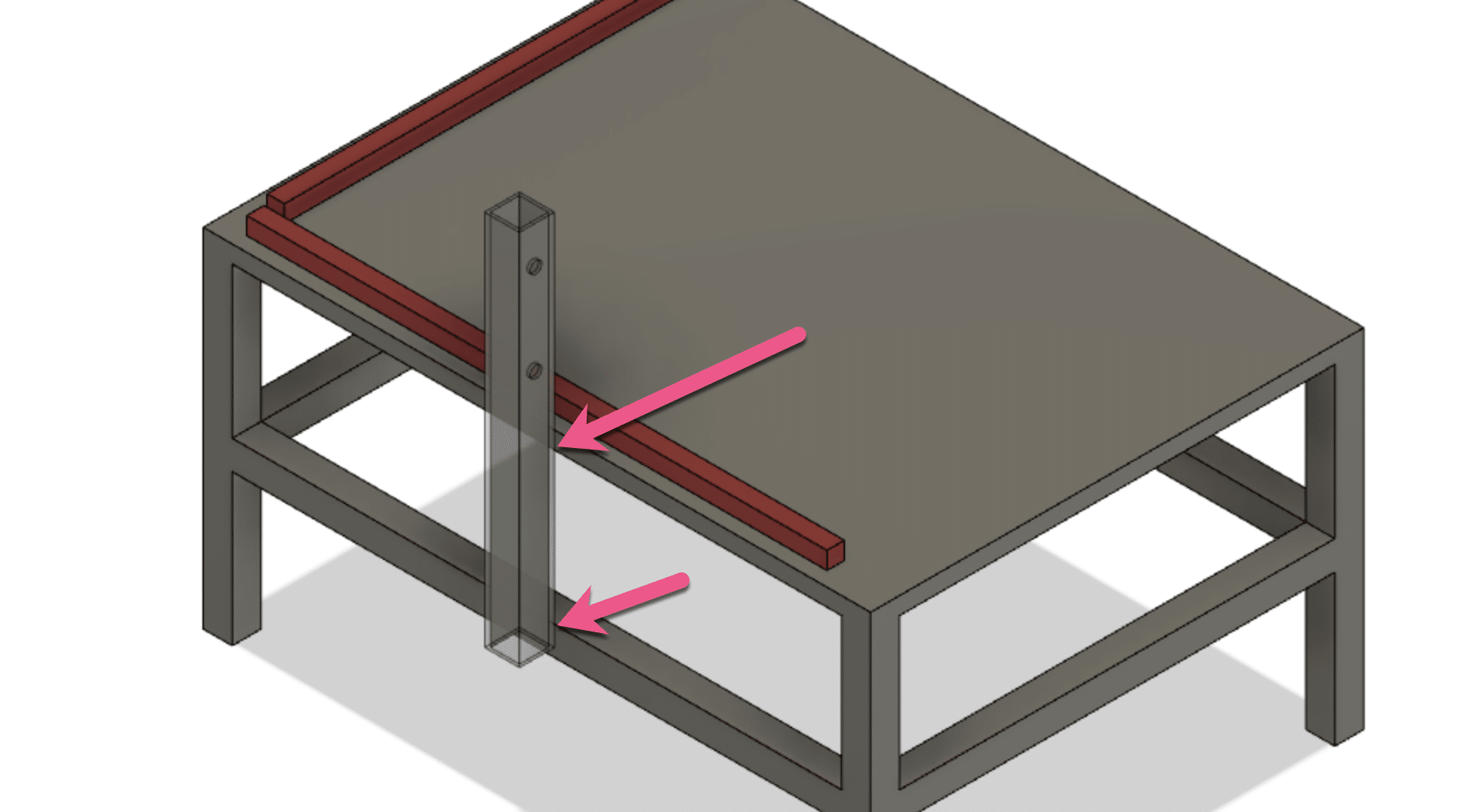

Para transportar a estrutura com facilidade para o campo, é necessário ter um suporte soldado para a haste do mastro da câmera. A haste do mastro pode ser ajustada.
- O suporte deve garantir que a haste do mastro permaneça em um ângulo de 90 graus em relação à mesa e esteja bem fixada.
2. Montagem das guias de posicionamento para bandejas de testemunhos de sondagem: as caixas de testemunhos de sondagem devem caber na mesa sempre na mesma posição.

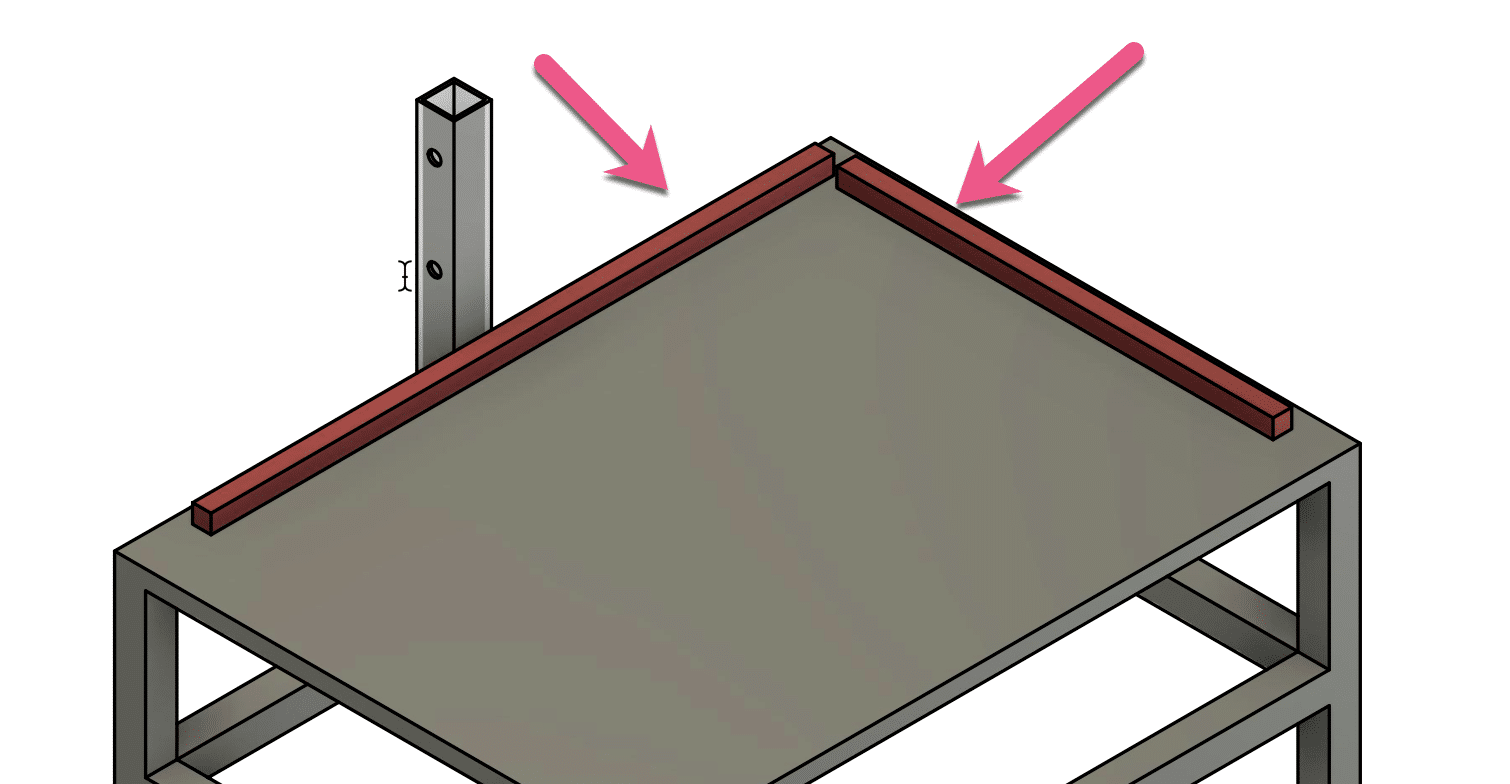

- Monte guias laterais para que as caixas de testemunhos de sondagem possam ser empurradas contra elas e posicionadas na mesma posição relativa sempre:
- As guias devem permitir espaço suficiente para que a caixa possa ser levantada lateralmente sem interferência. As guias só devem ser montadas em dois lados.

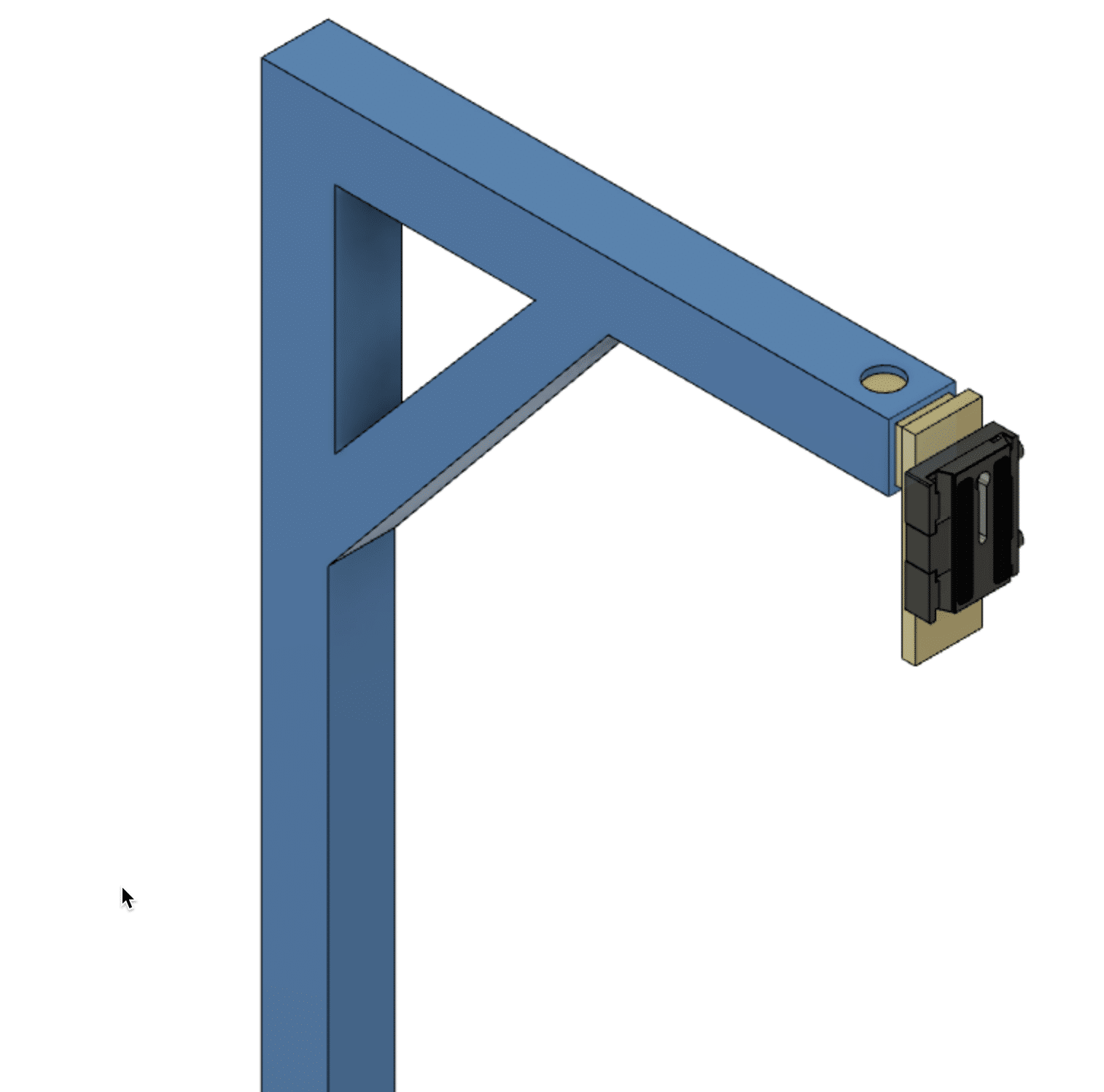

3. Montagem do suporte da estrutura da câmera: a câmera precisa ser centralizada acima do centro da caixa a uma distância de 1,4 metro (distância que depende das medidas da câmera e das caixas de testemunhos de sondagem) da parte superior da caixa até o parafuso da base da câmera.

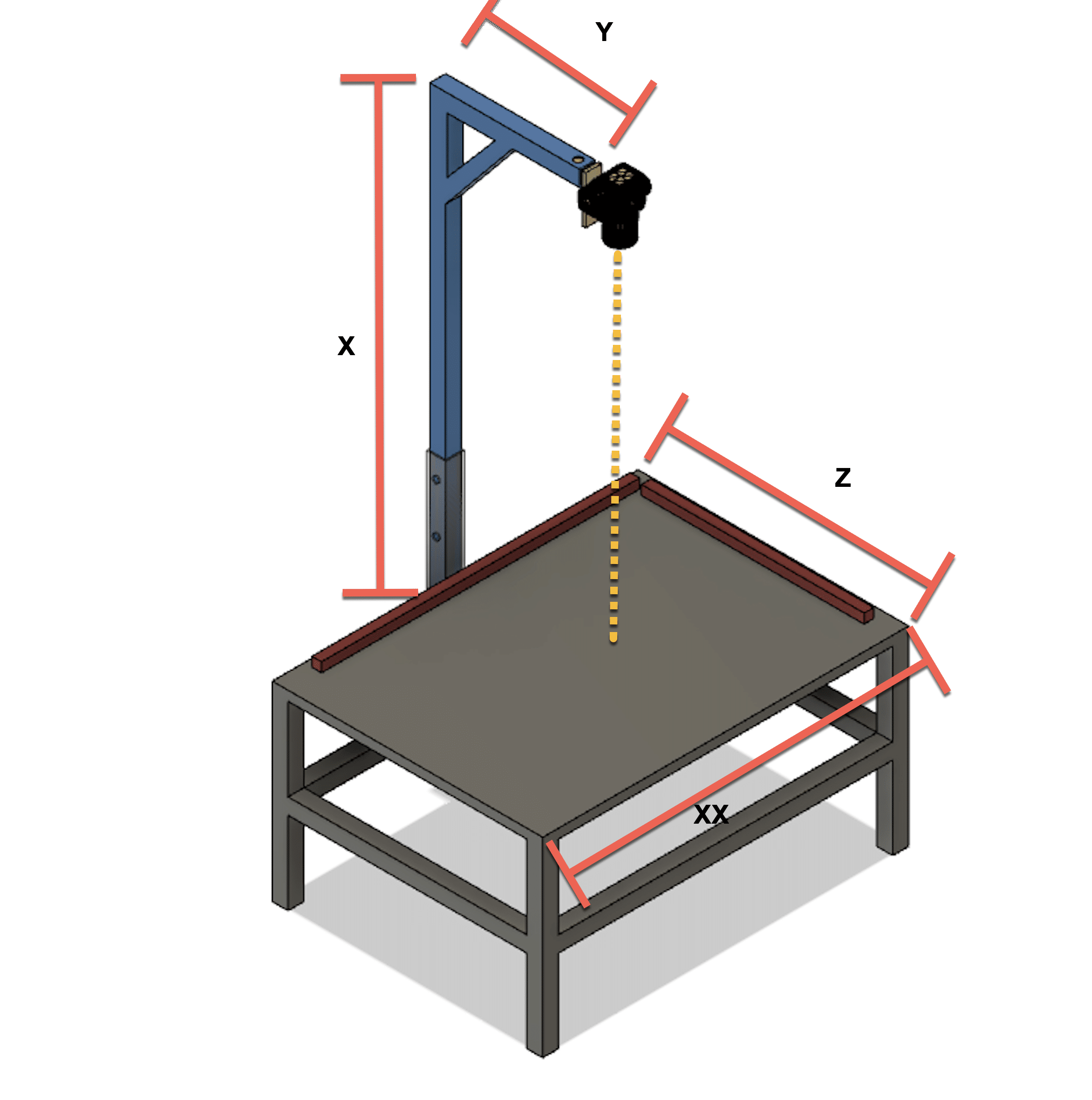

O X é a altura do mastro (altura da câmera) e depende do campo de visão da câmera. O Y é a distância da câmera a partir do eixo Z até o centro. Dependendo da câmera, é possível fazer ajustes. As medições Z e XX dependem das caixas de testemunhos de sondagem usadas. A altura total da mesa também pode ser ajustada para caber no galpão de testemunhos de sondagem.

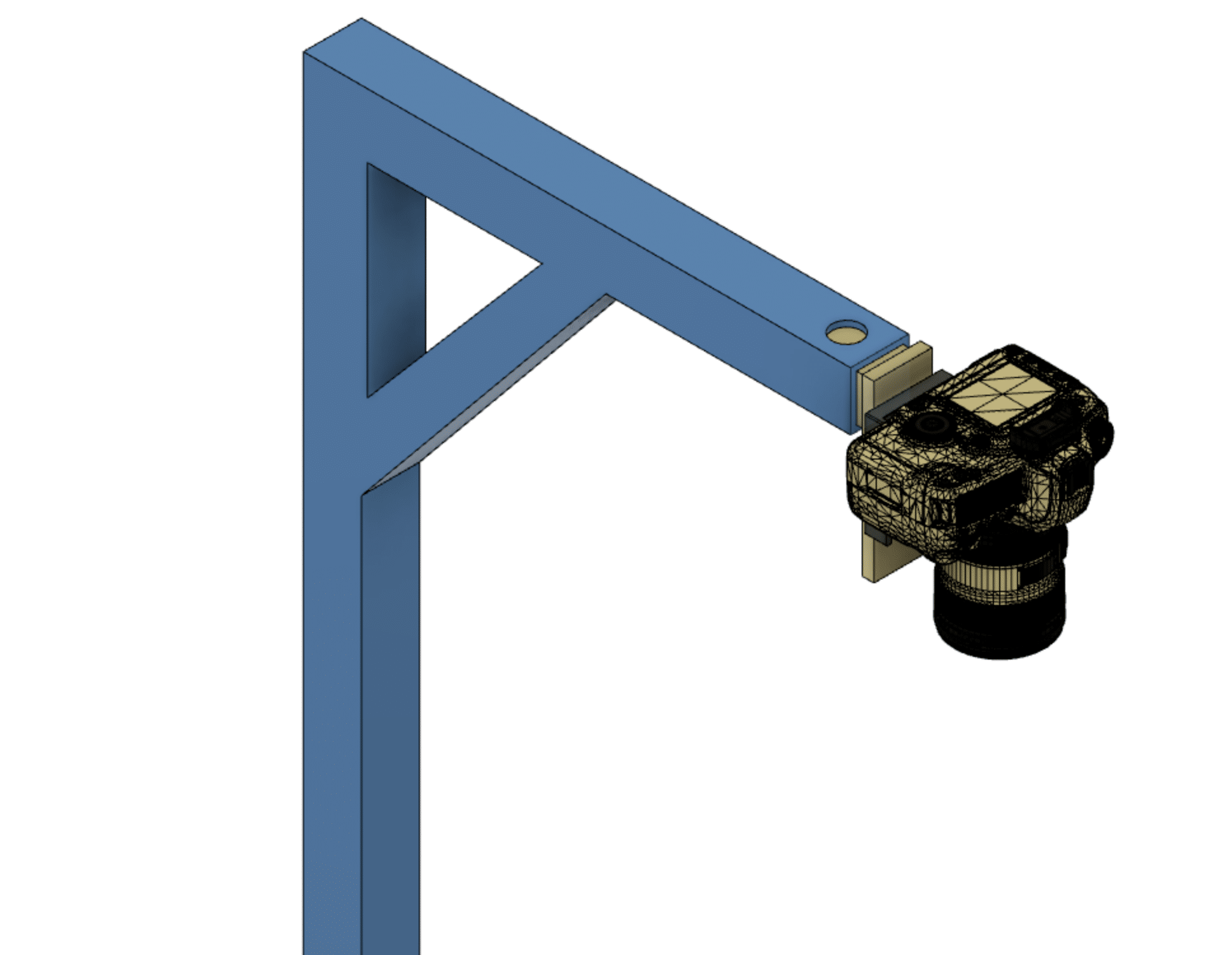

4. Instalação da câmera orientada para a mesa: a câmera deve apontar para baixo e com o seu eixo longitudinal alinhado ao eixo longitudinal da mesa:
Essa estação foi baseada em caixas de testemunhos de sondagem com 1 metro de comprimento e 35 centímetros de largura. No entanto, essas medidas são paramétricas e podem ser ajustadas para se adaptar a qualquer caixa de testemunhos de sondagem.
Informações importantes:
- Esses são exemplos e diagramas esquemáticos.
- A montagem não deve ser feita antes de consultar a Imago.
- As dimensões podem mudar dependendo de alguns fatores, como:
- Modelo e lente da câmera,
- Tamanho da caixa de testemunhos de sondagem,
- Iluminação e condições de trabalho, entre outros.
- A Imago Inc. não se responsabiliza pela reprodução total ou parcial desses projetos sem autorização prévia.
- A nossa equipe de engenharia pode ajudá-lo na medição para atender às suas necessidades. Entre em contato com o suporte para obter mais informações.
