Recurso Visible Geology para educadores

Planos de aula e modelos prontos


topographic vector

Inspire os alunos com modelagem geológica em 3D imersiva

Faça download dos planos de aula desenvolvidos pelo Instituto americano de geociências e importe modelos prontos de dobras, falhas, discordância e proxy do mundo real para suporte em suas aulas sobre o Visible Geology.

Plano de aula: Interpretação e modelagem do Mount St. Helens

Seus alunos explorarão os processos geológicos que formaram o Mount St. Helens, incluindo a formação de magma, plútons e diques, além de suas implicações para o potencial de energia geotérmica. Este plano de aula inclui um guia para que os alunos recriem um modelo geológico em 3D do Mount St. Helens no Visible Geology.

Next Generation Science Standards (NGSS):

  • PE: HS-ESS2-1
  • DCI: Materiais e sistemas terrestres; História do planeta Terra; Tectônica de placas e interações sistêmicas em grande escala
  • SEP: Desenvolvimento e uso de modelos
  • CCC: Estabilidade e alteração; Energia e matéria

Plano de aula: Exploração da geologia do Grand Canyon

Seus alunos explorarão as estruturas e os processos geológicos que formaram o Grand Canyon por meio de um modelo geológico em 3D, completo com seções transversais e amostras de testemunho de sondagem, desenvolvido no Visible Geology.

Next Generation Science Standards (NGSS):

  • PE: MS-ESS2-2, HS-ESS2-2, HS-ESS2-6
  • DCI: ESS2.A: Materiais e sistemas terrestres, ESS2.B: Tectônica de placas e interações sistêmicas em grande escala, ESS3.A: Recursos naturais
  • SEP: Desenvolvimento e uso de modelos, análise e interpretação de dados
  • CCC: Padrões; Causa e efeito; Dimensionamento, Proporção e quantidade; Sistemas e modelos de sistemas

Plano de aula: Criação de seu próprio modelo geológico

Coloque seus alunos no comando! Este plano de aula orienta os alunos na criação de seu próprio modelo geológico no Visible Geology. Eles explorarão eventos geológicos como falhas e dobras. Além disso, aplicarão topografia, criarão seções transversais e coletarão amostras de testemunho de sondagem.

Next Generation Science Standards (NGSS):

  • Expectativas de desempenho (PE, Performance Expectations): MS-ESS2-2, HS-ESS2-2, HS-ESS2-6
  • Disciplinary Core Ideas (DCI): ESS2.A: Materiais e sistemas terrestres, ESS2.B: Tectônica de placas e interações sistêmicas em grande escala, ESS3.A: Recursos naturais
  • Science and Engineering Practices (SEP): Desenvolvimento e uso de modelos, análise e interpretação de dados, planejamento e realização de levantamentos
  • Conceitos de tendência de corte transversal (CCC, Cross Cutting Concepts): Padrões; Causa e efeito; Dimensionamento; Proporção e quantidade; Sistemas e modelos de sistemas; Estabilidade e alteração

Plano de aula: Exploração da energia geotérmica e dos plútons graníticos

Este plano de aula rápido propõe que os alunos explorem um modelo geológico de um sistema geotérmico no Visible Geology. Ele é ideal para lição de casa, pois os alunos conseguem verificar seu próprio trabalho.

Next Generation Science Standards (NGSS):

  • PE: MS-ESS2-2, HS-ESS2-3
  • DCI: ESS2.A: Materiais e sistemas terrestres, ESS2.B: Tectônica de placas e interações sistêmicas em grande escala, ESS3.A: Recursos naturais
  • SEP: Desenvolvimento e uso de modelos, análise e interpretação de dados
  • CCC: Padrões, sistemas e modelos de sistemas

Experimente a mudança revolucionária no ensino de geociências.

Modelos prontos para uso no Visible Geology

Agora é possível salvar e compartilhar seus modelos geológicos e redes estereográficas para que outros possam visualizá-los, editá-los e explorá-los no Visible Geology. Combinar essa funcionalidade com a capacidade de criar grupos e tarefas é particularmente útil para professores de geociências que elaboram aulas para seus alunos.

Para você começar, criamos vários modelos predefinidos. Para importar um modelo, basta clicar em <strong>Input via code</strong> (Incluir via código) na tela principal do Visible Geology e, em seguida, copiar e colar o código aplicável das tabelas abaixo. Você também pode fazer parte do nosso grupo compartilhado no Visible Geology para visualizar as versões somente para leitura desse modelo usando o código do grupo: Group-R24hJMtkrUkPAeqjtqzEb8

Observação: para acessar esses modelos e participar de grupos, é necessário fazer login antes. O login é simples e gratuito; basta clicar em <strong>Create Seequent ID</strong> (Criar Seequent ID) no canto superior direito. Para obter instruções passo a passo sobre como importar modelos compartilhados e como criar e participar de grupos, confira os vídeos tutoriais em nossa página de ajuda e recursos do Visible Geology.

Modelos de dobras geológicas

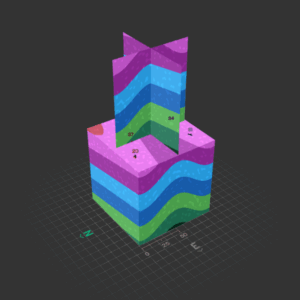

Dobra geológica anticlinal com mergulho – leste-oeste

Código: Project-9vXer78wEe3cGEC3Hq9S3z

Descrição: com rede estereográfica para mostrar a articulação da dobra: Project-3qtWBMGLr8iBodwSzqSpSh

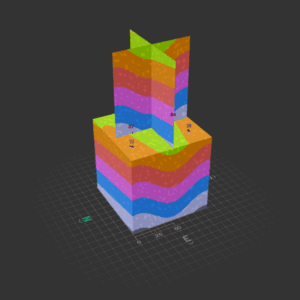

Dobra geológica sinclinal com mergulho – leste-oeste

Código: Project-DvTcaszLSR6LDQg4VpPjWn

Descrição: com rede estereográfica para mostrar a articulação da dobra: Project-8cfBeqQLsHAD8pnu9kiJmW

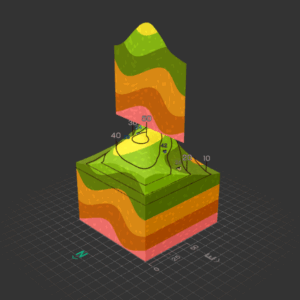

Dobra assimétrica

Código: Project-DvTcaszLSR6LDQg4VpPjWn

Descrição: com rede estereográfica para mostrar a articulação da dobra: Project-8cfBeqQLsHAD8pnu9kiJmW

Modelos de falhas geológicas

Falha (mergulho-deslizamento) normal

Código: Project-apNocvrr7PwthFXQFx9xBX

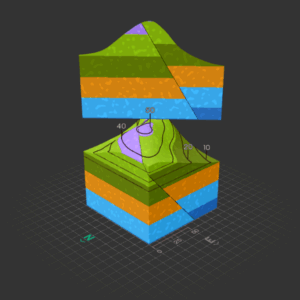

Falha de cavalgamento

Código: Project-XKX6f7oa3eiqjMepHhNW4L

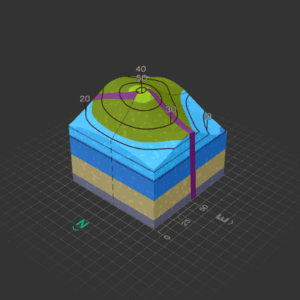

Falha transcorrente sinistral

Código: Project-k6rcAJNLGDDaGQ6B3dvvDy

Descrição: no bloco de falha a oeste, o movimento para a esquerda forma uma falha transcorrente sinistral.

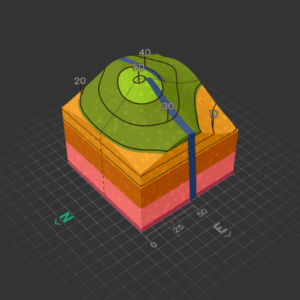

Falha transcorrente dextral

Código: Project-9ihnkrCRogE4qfh7c36Z6b

Descrição: no bloco de falha a oeste, o movimento para a direita forma uma falha transcorrente dextral.

Modelos de discordância

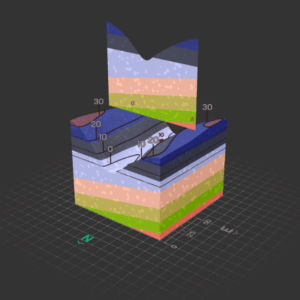

Discordância angular

Código: Project-AxbCUxP7bvaRhbdMs7zKDx

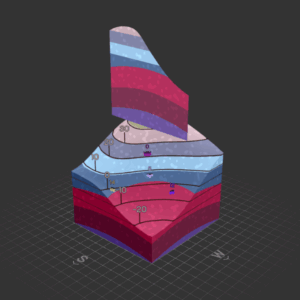

Não conformidade

Código: Project-ahmymSD5DPYdAktkwzLCo9

Descrição: embasamento cristalino de gnaisse, pegmatito, migmatito e xisto. Camadas mais jovens de diatomita, argilito, siltito, lamito e conglomerado. Também pode ser usado para demonstrar incursão ou aumento do nível do mar.

Modelos para aulas

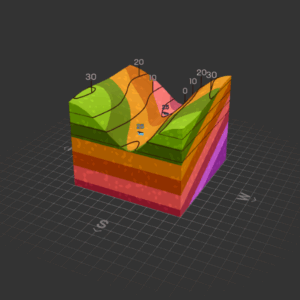

Regra dos Vs 1

Código: Project-5R28srXpUkudnHLD299aRQ

Descrição: camadas de mergulho no vale. Princípio simples

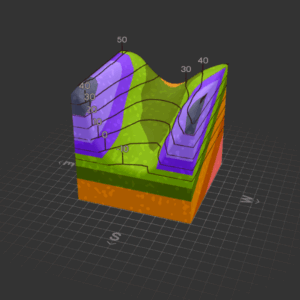

Regra dos Vs 2

Código: Project-TfzBFpyNZMhziwWLtFuovY

Descrição: os contornos de um vale inclinado apontarão na direção oposta ao mergulho descendente das camadas. Os padrões de V são opostos.

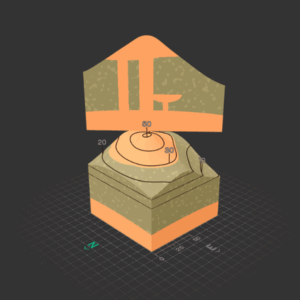

Câmara magmática e alimentadores

Código: Project-3piCNsV84YtxEEmpfakJTG

Descrição: usando inclinação e plútons, crie um modelo para mostrar a câmara magmática, os diques de alimentação e os fluxos extrusivos de lava.

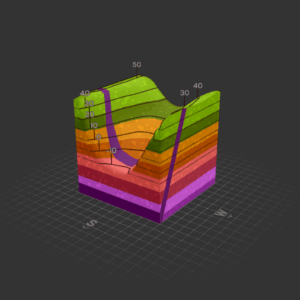

Regra dos Vs 4

Código: Project-639Zeee69ayb2M5FB2owyK

Descrição: as camadas horizontais com um veio de mergulho transversal mostram o comportamento como camadas de mergulho, ou seja, a extremidade pontiaguda do veio aponta na direção do mergulho descendente.

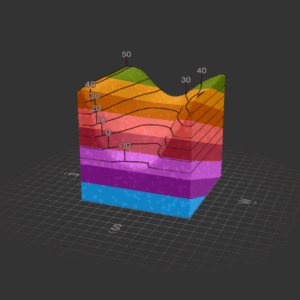

Regra dos Vs 3

Código: Project-VsQfoaG2JL47iQnZg4KgAX

Descrição: os contornos do vale inclinado apontarão na mesma direção do mergulho de acamamento quando as camadas mergulham no vale.

Modelos reais de proxy

Discordância angular em Telheiro (Portugal)

Código: Project-LxNGBDR2ZBZgYttPuPjhv8

Descrição: acesse este link para obter mais detalhes.

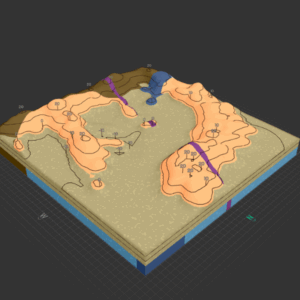

Whakaraupo Harbour (Lyttelton, Nova Zelândia)

Código: Project-AJ9at3SKEpVMKfnmwC4UbT

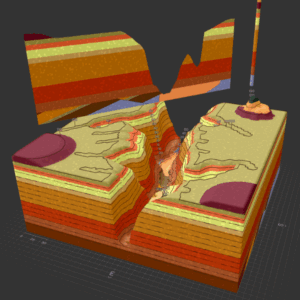

Grand Canyon (Arizona, EUA)

Código: Project-czePNJ8H76kPYJhiwCqzBZ

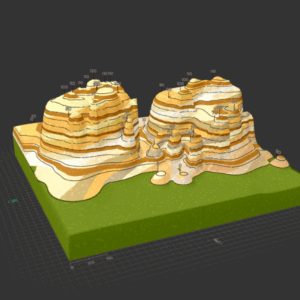

Zion National Park (Utah, EUA)

Código: Project-oSX9sKrTWjpvg6Du6mWf3w

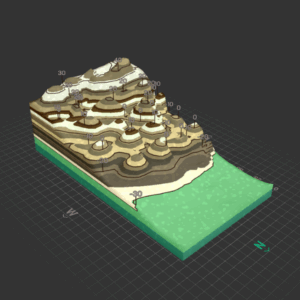

Dinosaur Provincial Park (Alberta, Canadá)

Código: Project-epeyWGjM9izwN4m5ASmaTo

Confira nossa página de ajuda e recursos do Visible Geology para obter dicas, ferramentas e tutoriais para aprimorar sua experiência.
