En esta sesión trabajaremos en la actualización de una topografía en donde se integrará la geometría de un pits o excavación, para ello se trabajará con las mallas que se crearan a partir de los siguientes datos.

La Topografía se construyo a partir de datos de puntos obtenidos en la campaña de levantamiento topográfico, estos datos son importados a Leapfrog en la carpeta Points.
Se importará la sección de un pits o excavación que se encuentra en formato Dxf, se importará en la carpeta Designs, para poder trabajar con esta geometría.
El flujo de trabajo consiste en crear una Mesh con los puntos con que se creo la topografía, luego realizar el mismo trabajo para el Pits.

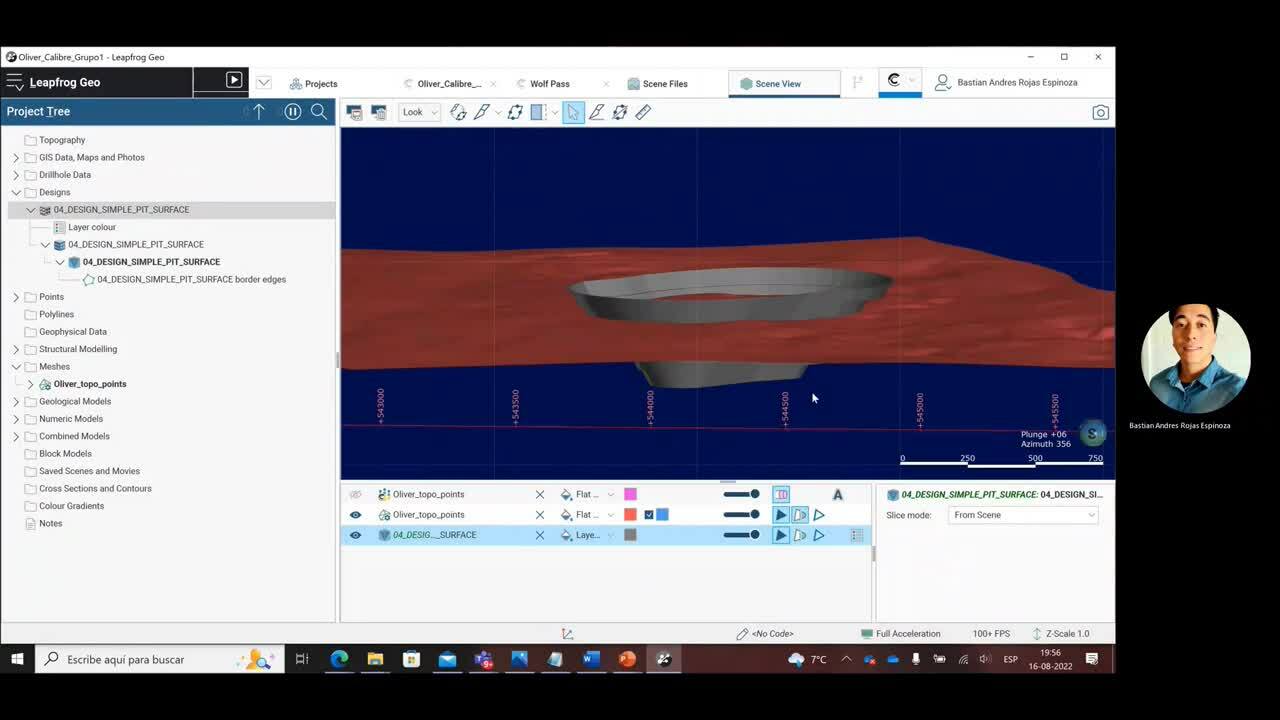

Podemos visualizar en escena que existe un desfase entre el pits y la topografía, una parte de la excavación se encuentra sobre la topografía, para poder corregir este error vamos a hacer uso de las herramientas de Leapfrog específicamente en la carpeta Mesh > Mesh Operations > Clip Mesh
Con esta operación se ajusta la geometría de excavación o Pits a la topografía, para luego actualizar la topografía con la geometría de la excavación hacemos uso de las herramientas de Leapfrog, carpeta Mesh > Mesh Operations > Merge Meshes 2D. Para así poder obtener la nueva topografía actualizada donde se integra la geometría de la excavación.
