Os levantamentos radiométricos nunca capturaram tantos detalhes quanto agora. Uma coleta rotineira com detectores modernos envolve 512, 1.024, 2.048 e até mesmo mais de 4.096 canais espectrais, e os sistemas transportados por drones abriram novos horizontes para o mapeamento.
No entanto, embora a tecnologia de aquisição de dados tenha avançado rapidamente, os softwares para processar esses dados complexos ainda parecem estar presos ao passado. É comum ouvir dos geocientistas que o processamento de dados radiométricos não era simples. Os motivos estavam claros:
- Os fluxos de trabalho estavam fragmentados em ferramentas antigas (ou seja, extensões Praga e 256‑channel Radiometric Processing).
- As etapas nem sempre eram intuitivas, principalmente para quem processa dados radiométricos poucas vezes por ano.
- As correções de validação eram demoradas, com pouca transparência em relação à forma com que os dados eram ajustados.
- As ferramentas antigas simplesmente não conseguiam lidar com o número de canais ou o comportamento dos instrumentos atuais.
Por isso, a Seequent e a Medusa Radiometrics formaram uma parceria com um único objetivo: criar um fluxo de trabalho moderno de processamento radiométrico que transmitisse confiança aos geocientistas e fosse fácil de seguir e reutilizar.
Uma parceria criada com o feedback dos usuários
Essa colaboração reúne décadas de experiência. A Medusa Radiometrics é líder em espectrometria de radiação gama e famosa por seus detectores compactos e robustos, que são usados em tudo, de aeronaves a drones e veículos agrícolas. Essa experiência revelou a necessidade de um fluxo de trabalho claro e reproduzível para dados modernos de alta resolução.
O foco da Seequent foi complementar: redesenhar as ferramentas radiométricas no Oasis montaj em um processo transparente e estruturado, alinhado a padrões reconhecidos, garantindo visibilidade em cada etapa de correção.
“Nossos clientes estão implantando detectores de alta resolução em ambientes adversos. Eles precisam de um fluxo de trabalho de software tão moderno e robusto quanto o hardware. A parceria com a Seequent nos permitiu construir essa ponte”, afirma Han Limburg, diretor da Medusa Radiometrics.
Em conjunto, reprojetamos o processamento radiométrico no Oasis montaj para facilitar o processamento dos conjuntos de dados modernos e poder interpretá-los com confiança.
Conteúdo relacionado:
* Radiometrics processing explained (Processamento radiométrico explicado) | white paper
* Novidades no Oasis montaj 2025.1
* Medusa Radiometrics
* Introduction to Spectral Smoothing using Radiometric Processing in Oasis monta (Introdução à suavização espectral usando o processamento radiométrico no Oasis montaj)
* Inscreva-se na sessão Mastery sobre radiometria
Introdução à nova extensão Radiometric no Oasis montaj
Disponível no Oasis montaj 2025.2, a nova extensão Radiometric substitui as extensões 256-Channel e Praga Radiometric Processing por um fluxo de trabalho único e unificado. Ela oferece uma sequência completa projetada para ser clara e consistente.

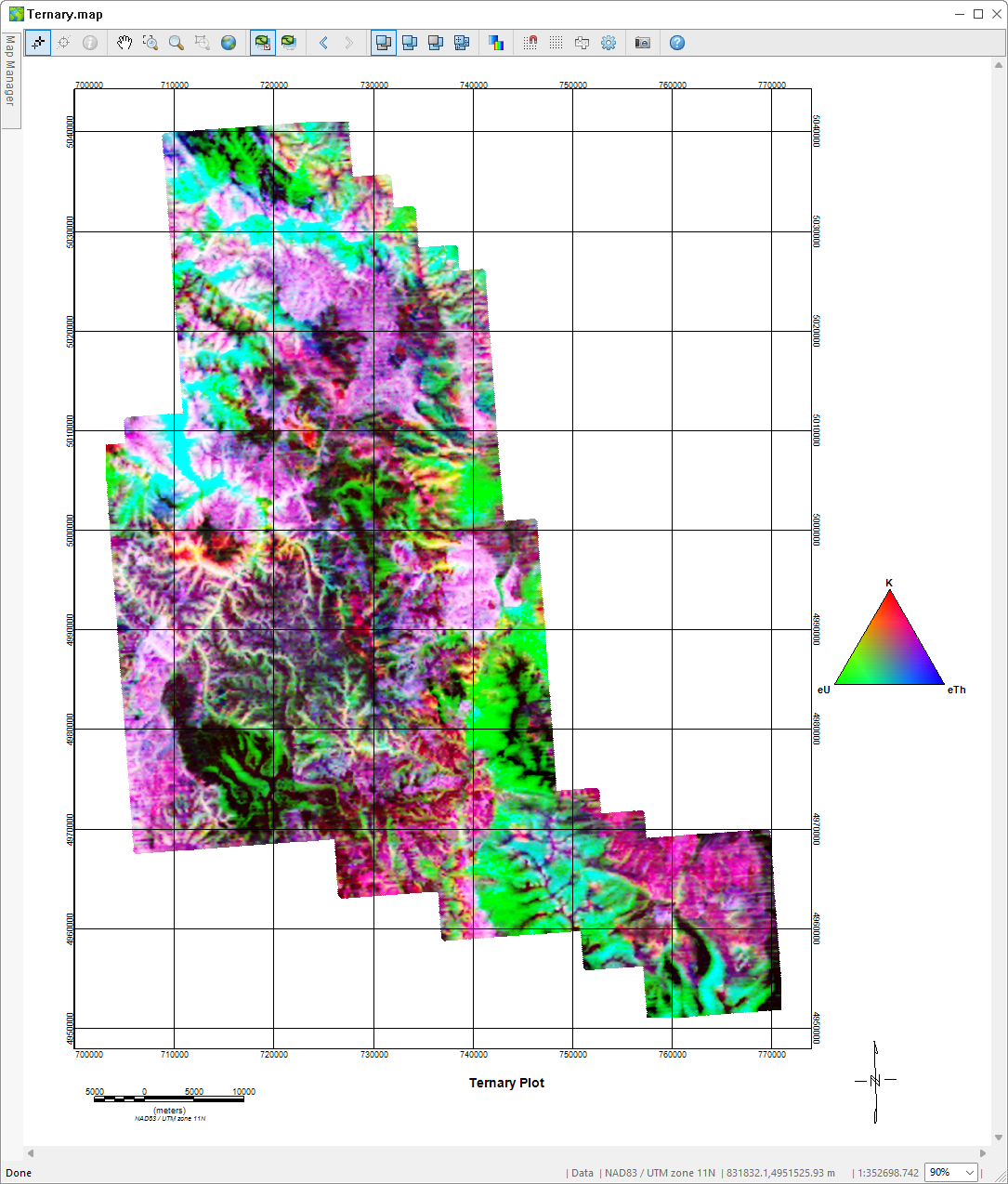

Mapa radiométrico ternário de cobertura total, produzido no Oasis montaj, mostrando variações de potássio, urânio e tório.
O que a extensão acrescenta ao Oasis montaj:
Compatibilidade com sensores modernos, sem limitações
Enquanto as ferramentas mais antigas exigiam soluções alternativas ou subamostragem, a nova extensão foi desenvolvida para os instrumentos atuais. Ela é totalmente compatível com:
- Dados com muitos canais, incluindo 512, 1.024, 2.048 e mais de 4.096 janelas espectrais
- Os limites de conjuntos completos disponíveis no Oasis montaj
- Detectores baseados em cristais tradicionais e materiais emergentes (por exemplo, iodeto de césio robusto ou novos sistemas à base de polímeros).
Isso significa que é possível processar dados radiométricos de qualquer plataforma (aeronave, drone, veículo ou sistema portátil) de forma consistente em um único lugar, para deixá-los prontos para interpretação ao lado dos seus dados magnéticos e gravimétricos.
Dados radiométricos ternários de K–Th–U mostrados nas imagens de satélite para contexto de superfície
Um fluxo de trabalho guiado e alinhado às práticas recomendadas da IAEA
A extensão coloca a sequência padrão de correção radiométrica em uma ordem clara e lógica que reflete a estrutura das diretrizes TECDOC-1363 da Agência Internacional de Energia Atômica (IAEA).
Cada etapa importante é apresentada individualmente, o que permite ver com exatidão o que acontece em cada correção:
- 1. Calibração de energia: ajusta os canais medidos para que correspondam às posições de energia esperadas, com base em picos de calibração.
- 2. Correções de fundo: ferramentas para ajustar as contribuições da aeronave e da radiação cósmica, em conformidade com as diretrizes da IAEA, removendo componentes não geológicos antes da análise espectral.
- 3. Correções de radônio e de altitude: trata do radônio atmosférico e das variações causadas pela altura do voo de levantamento.
- 4. Correções de tempo morto: ajusta a resposta do detector para levar em consideração o tempo morto do processamento eletrônico.
- 5. Definição de janelas usando intervalos de energia: a extensão usa janelas baseadas em energia (em vez das antigas baseadas em índices), seguindo as recomendações da IAEA para definir janelas de radioelementos em termos de energia.
- 6. Stripping (stripping Compton): aplica razões de stripping para isolar as contribuições de K, U e Th das respostas espectrais de sobreposição.
- 7. Concentrações de elementos: converte as contagens corrigidas em potássio (%K), urânio equivalente (eU) e tório equivalente (eTh).
- 8. Razões e imagens ternárias: produz produtos derivados comumente usados para interpretação e mapeamento.
Esse processo passo a passo transparente desmistifica o processamento radiométrico e oferece controle total a você.

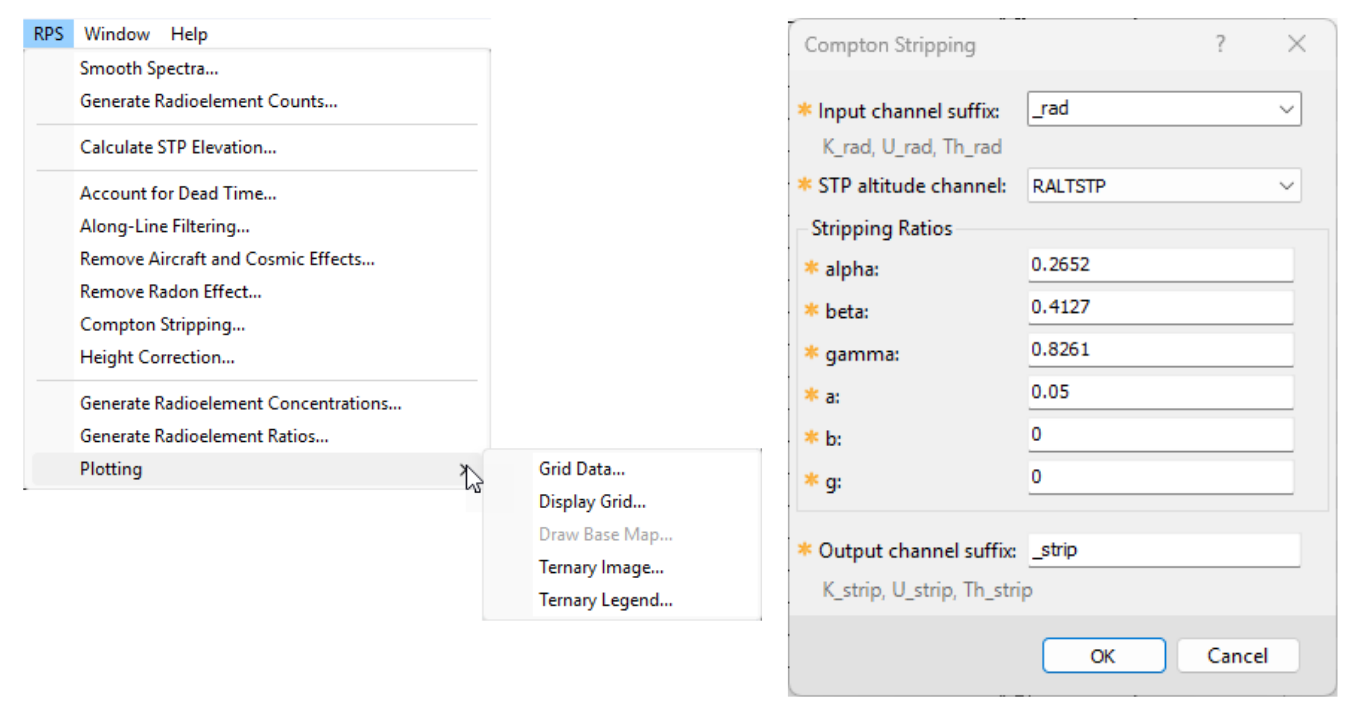

Fluxo de trabalho radiométrico e etapa de stripping no Oasis montaj 2025.2
Suavização NASVD para oferecer espectros mais limpos e interpretáveis
O ruído pode confundir a verdadeira geologia e é um desafio comum em detectores com muitos canais ou sistemas de drones. A extensão Radiometric integra o Noise-Adjusted Singular Value Decomposition (NASVD) diretamente ao fluxo de trabalho para diferenciar o “sinal” geológico do “ruído” aleatório. O resultado é um espectro mais limpo e estável, que melhora significativamente a qualidade do mapa final.
Veja por que a implementação do NASVD no Oasis montaj é tão poderosa:
- Integração direta com o fluxo de trabalho: o NASVD não é uma etapa complementar, mas parte natural da sequência de correção radiométrica.
- Controle claro na seleção de autovetores: a interface segue a prática recomendada de mostrar os níveis de contribuição, ocultar automaticamente os componentes cósmicos e apresentar um intervalo padrão sensível de autovetores.
- Projetado para sensores modernos: o NASVD aceita os espectros de alta resolução coletados durante mapeamento aéreo ou com drone, ajudando a diferenciar sinais geológicos coerentes das variações estatísticas antes do processamento posterior.
- Útil para conjuntos de dados aéreos e de drones: os espectros de raios gama coletados com detectores compactos e leves (comuns em drones) apresentam maior ruído devido às estatísticas de contagem, tornando a estabilização espectral uma etapa importante antes do stripping e dos cálculos de concentração nos fluxos de trabalho de mapeamento.
- Sem bloqueio de processamento: o processo de suavização acontece em segundo plano sem interromper a exploração ou a visualização dos dados.
O resultado é um espectro mais limpo e estável, que melhora drasticamente a qualidade do stripping, dos cálculos de concentração e dos produtos do mapa final.

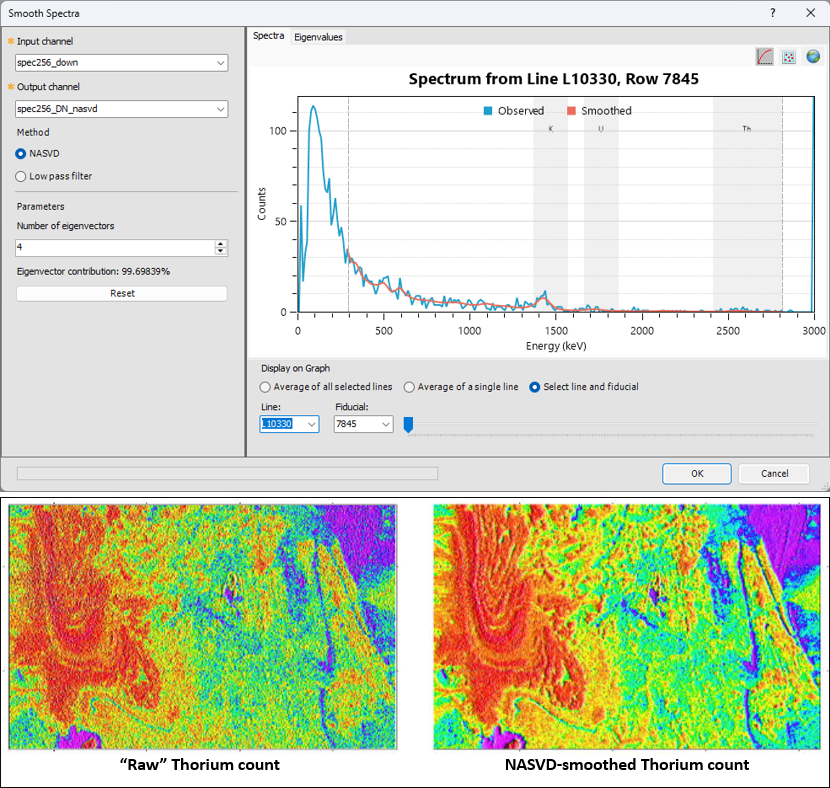

Efeito da suavização NASVD nos dados radiométricos
Criado tanto para especialistas quanto para usuários ocasionais
Muitos geocientistas não trabalham com dados radiométricos todos os dias. O fluxo de trabalho foi projetado para ser fácil de ser retomado posteriormente, com uma ordem de operações clara e caixas de diálogo de parâmetros claras que reduzem a chance de erro. Usuários avançados podem criar scripts para cada ferramenta, facilitando a aplicação de fluxos de trabalho consistentes em levantamentos grandes ou a criação de processos repetíveis para os clientes.
O novo layout de fluxo de trabalho, painéis de parâmetros e ferramentas não modais deixam os usuários de radiometria mais confiantes durante todo o processo.
Quando os dados radiométricos fazem a diferença

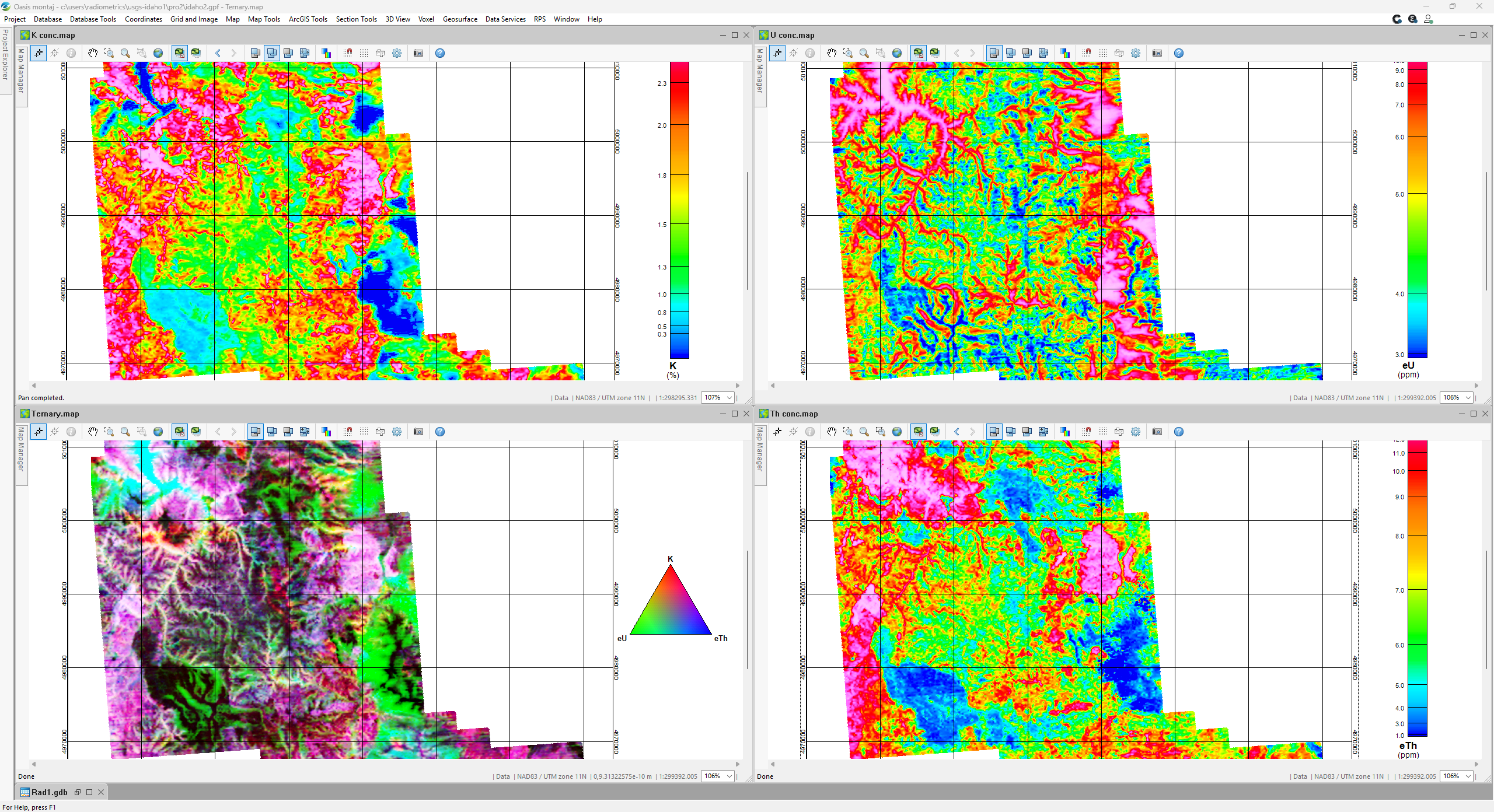

Mapa ternário radiométrico (K–U–Th) no Oasis montaj 2025.2
Um fluxo de trabalho radiométrico mais claro permite uma ampla variedade de aplicações:
- Exploração mineral: detecte zonas de alteração, limites litológicos do mapa e combine dados radiométricos com dados magnéticos e gravimétricos para gerar contexto.
- Levantamentos com drones: ideais para rejeitos, campos pequenos ou áreas inadequadas para equipes de solo.
- Avaliações ambientais: mapeie contaminações, investigue planícies de inundação ou caracterize solos.
- Agricultura e mapeamento de solos: as “impressões digitais” radiométricas ajudam a estimar a textura do solo e a embasar decisões de gestão do solo.
Compromisso com a inovação contínua
Esse marco é apenas o começo. Além de a nossa parceria com a Medusa Radiometrics ser um compromisso de longo prazo com a comunidade radiométrica, nosso foco já está no futuro: queremos aprimorar a análise espectral e aumentar a integração dos dados em todo o fluxo de trabalho geofísico. Trabalhamos para garantir que o Oasis montaj não só atenda às necessidades dinâmicas dos geocientistas, como também possa prevê-las.
Como começar
A extensão Radiometric está disponível no Oasis montaj 2025.2. Os usuários com manutenção ativa das extensões 256-Channel ou Praga Radiometric Processing receberão a extensão Radiometric automaticamente.
Oferta exclusiva para clientes da Medusa Radiometrics
Como parte da parceria, todos os compradores de instrumentos da Medusa Radiometrics recebem uma assinatura gratuita de um ano da extensão Radiometric (é necessário ter uma assinatura básica do Oasis montaj).
Se você trabalha com dados radiométricos, o novo fluxo de trabalho oferece uma maneira mais confiável, consistente e acessível de obter resultados dos conjuntos de dados de levantamento modernos com credibilidade.
