La extensión Grav/Mag Interpretation de montaj™ incluye rutinas de procesamiento de deconvolución Euler 3D para localizar y determina, de forma automática la profundidad de los datos magnéticos y gravimétricos de cuadrícula. La deconvolución Euler 3D automatiza la interpretación geológica 3D delineando los límites magnéticos y gravimétricos, y calculando las profundidades de las fuentes.

La extensión también incluye la función de coeficientes de correlación magnética de Keating utilizada en la exploración de kimberlita. Esta herramienta utiliza una técnica simple de reconocimiento de patrones para localizar anomalías magnéticas que se asemejan a la respuesta de un modelo cilíndrico vertical típico de los tubos de kimberlita.

La herramienta incluye la función de detección de bordes en fuentes (SED, Source Edge Detection™) para localizar bordes (por ejemplo, contactos geológicos) o picos de datos de campo potenciales mediante el análisis de gradientes locales. La función de generación de imágenes de parámetros de fuentes (SPI, Source Parameter Imaging™) calcula de forma automática la profundidad de las fuentes magnéticas a partir de un conjunto de datos magnéticos de cuadrícula. Las profundidades se muestran en una cuadrícula y se basan en los parámetros de los siguientes modelos de fuentes: contactos (fallas), láminas finas (diques) o cilindros horizontales.

Utilice la extensión Grav/Mag Interpretation para lo siguiente:

  • Localizar y determinar con rapidez la profundidad de grandes volúmenes de datos de área.
  • Aplicar rutinas de procesamiento y mejora de cuadrículas de convolución y FFT para calcular las cuadrículas de las derivadas X e Y (es necesario utilizar MAGMAP 2D FFT para calcular las cuadrículas de la derivada Z).
  • Mostrar cuadrículas de derivadas y de campo total para llevar a cabo análisis.
  • Analizar cuadrículas (invertir fuentes mediante el método Euler).
  • Elegir un índice estructural (cualquier valor real entre 0,0 y 3,0).
  • Mostrar soluciones en la base de datos de Oasis montaj y buscar objetivos similares en áreas grandes.
  • Obtener y mostrar estadísticas de la solución.
  • Mostrar/trazar soluciones de la base de datos.
  • Marcar y trazar soluciones (basadas en el desplazamiento y la incertidumbre de la ubicación) para extraer las soluciones consideradas relevantes y excluir las soluciones erróneas.

Puede utilizar un procesamiento especial con estas funciones:

  • La función de coeficientes de correlación magnética de Keating para localizar anomalías magnéticas que se asemejan a la respuesta de los tubos de kimberlita modelados.
  • La función de detección de bordes en fuentes (SED, Source Edge Detection) para localizar bordes (es decir, contactos geológicos) o picos de datos de campo potenciales mediante el análisis de gradientes locales.
  • La función de SPI para calcular la profundidad de fuentes magnéticas de manera rápida y sencilla.

Procesamiento Euler 3D

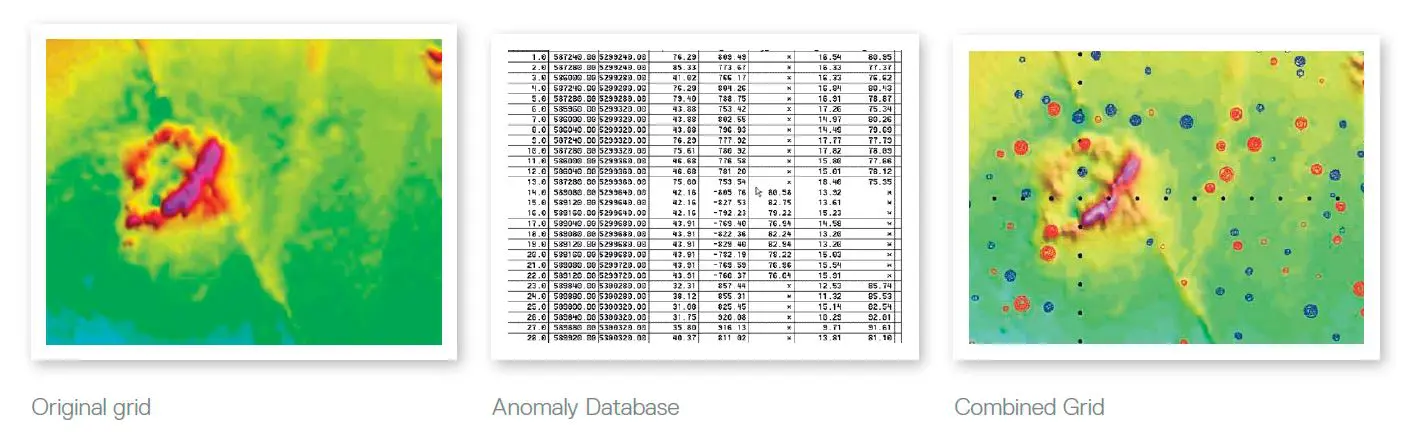

En el caso de los datos magnéticos y gravimétricos en cuadrícula, las rutinas de procesamiento Euler 3D™ de Geosoft localizan y determinan las profundidades de forma automática. La deconvolución Euler 3D automatiza la interpretación geológica 3D delineando los límites magnéticos y gravimétricos, y calculando las profundidades de las fuentes. El método de deconvolución Euler 3D no adopta ningún modelo geológico en particular. La deconvolución puede aplicarse e interpretarse incluso cuando los modelos particulares, como prismas o diques, no representan con precisión la geología.

Las estimaciones de profundidad suelen utilizarse para delinear estructuras geológicas que producen una anomalía magnética o gravimétrica. En la exploración de petróleo y gas, esto equivale a determinar el espesor máximo de la sección sedimentaria.

Para poder analizar los datos, Euler 3D de Geosoft requiere que se procesen y apliquen los datos en cuadrículas; es necesario generar cuadrículas con la derivada vertical (dz) y la derivada horizontal (dx y dy).
(Geosoft también ofrece una extensión MAGMAP de montaj que puede utilizarse para crear las cuadrículas derivadas verticales y horizontales requeridas).

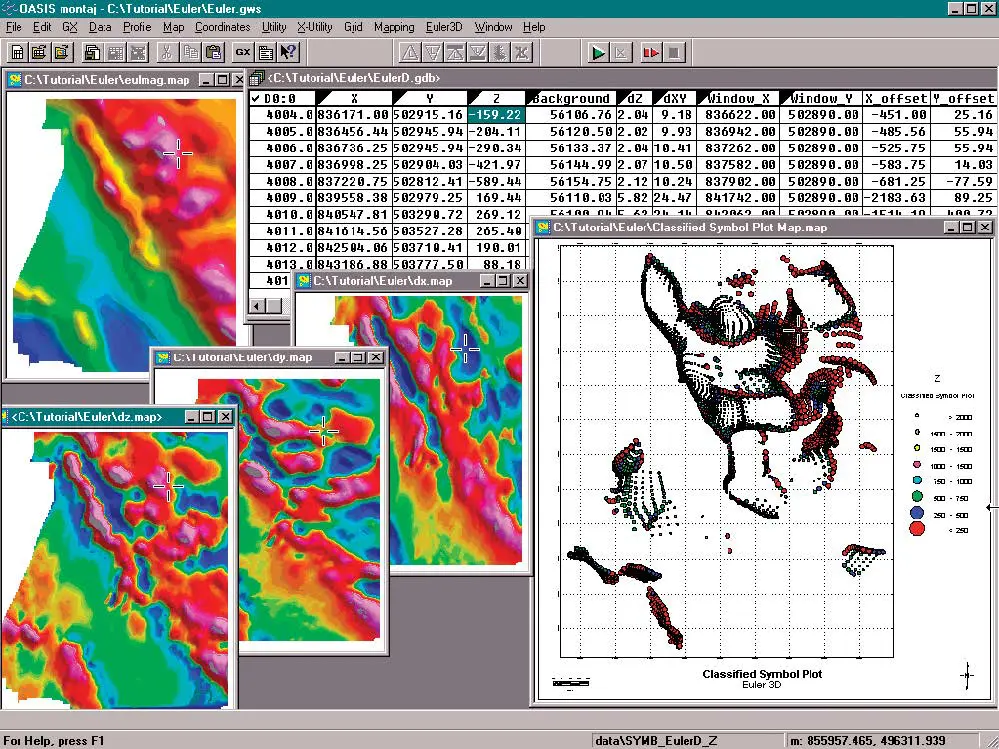

La ubicación y profundidad de las fuentes magnéticas y gravimétricas pueden determinarse con el sistema de deconvolución Euler 3D. El sistema se diseñó para guiar al usuario durante la preparación, el procesamiento, el análisis y la visualización de datos. Con este sistema, también es posible lo siguiente:

  • Elegir un índice estructural (cualquier valor real entre 0,0 y 3,0).
  • Ajustar la tolerancia de profundidad y la distancia de la fuente en la ventana.
  • Ajustar el tamaño de la ventana de los datos y calcular con facilidad la profundidad de fuentes magnéticas.
  • Mostrar la cuadrícula original.

Coeficientes de correlación magnética de Keating

La herramienta de coeficiente de correlación magnética de Keating para la exploración de kimberlita utiliza una técnica de reconocimiento de patrones simple para localizar anomalías magnéticas que se asemejan a la respuesta de los tubos de kimberlita modelados.

El método de Keating utiliza una simple técnica de reconocimiento de patrones para localizar anomalías magnéticas que se asemejan a la respuesta de un tubo de kimberlita modelado. La respuesta magnética de un cilindro de inmersión vertical se calcula en formato de cuadrícula. Los parámetros del modelo que pueden ajustarse incluyen la profundidad, el radio y la intensidad magnética como una “ventana móvil”.

La correlación entre los datos modelados y los datos observados se calcula en cada nodo de cuadrícula usando la regresión de primer orden y archivada. Se conservan los coeficientes de correlación que superan un límite específico (por ejemplo, el 75 %) para compararlos con los datos magnéticos y otros datos de exploración.

Detección de bordes de fuentes

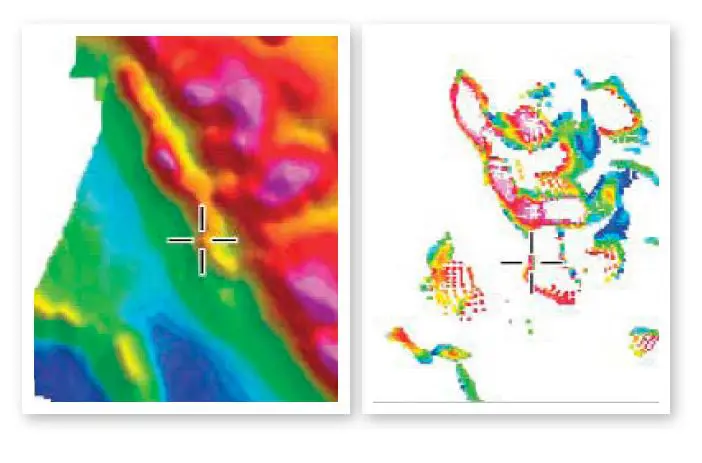

La función de detección de bordes en fuentes (SED) localiza bordes (es decir, contactos geológicos) o picos de datos de campo potenciales mediante el análisis de gradientes locales. La función SED calcula la ubicación de cambios laterales abruptos en la magnetización o la densidad de masa de las rocas de la corteza terrestre. Esta función aplica un procedimiento para identificar los valores máximos en una cuadrícula de magnitudes de gradientes horizontales.

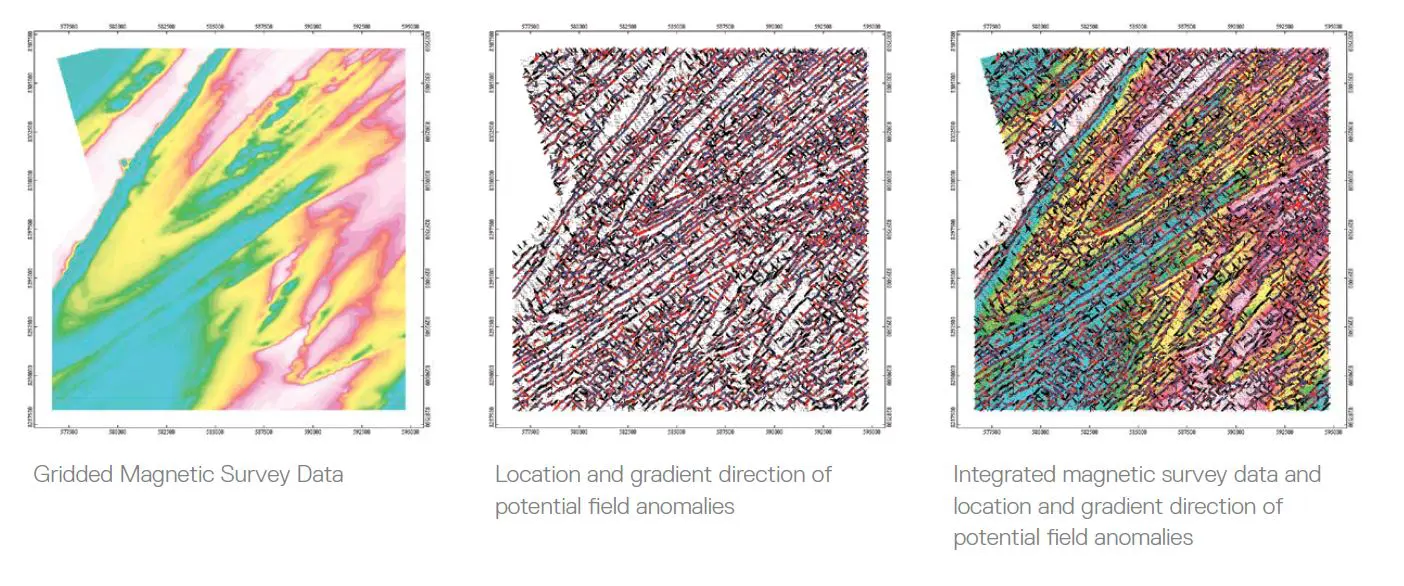

Mediante la técnica de Cordell y Grauch (1982, 1987), se obtiene una base de datos de ubicaciones de bordes de fuentes a partir de una cuadrícula de gravedad o de campo magnético total. Se crea un mapa con símbolos que representan las ubicaciones y direcciones de gradientes de las anomalías del campo potencial. Es posible distinguir entre gradientes que están en las direcciones 1, 2, 3 o 4.

Generación de imágenes de parámetros de fuentes

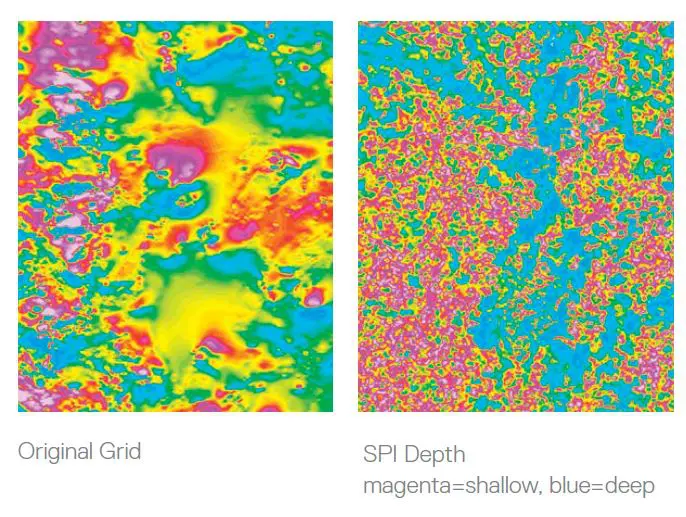

La función SPI es un método rápido, sencillo y potente para calcular la profundidad de fuentes magnéticas. Las pruebas en conjuntos de datos reales con control de sondeo han revelado que la precisión de esta función es de alrededor del 20 %. Esta precisión es similar a la que ofrece la deconvolución de Euler. Sin embargo, la función SPI tiene la ventaja de que produce un conjunto más completo de puntos de solución coherentes y es más fácil de usar. (Source Parameter Imaging y la sigla SPI son marcas registradas de Fugro Airborne Surveys).

Funcionalidad clave

  • Funciones de reducción y procesamiento de datos gravimétricos.
  • Correcciones y algoritmo del terreno

* La extensión Grav/Mag Interpretation de montaj requiere la tecnología Oasis montaj de Geosoft.
