Extensión Geophysics Levelling

La extensión Geophysics Levelling de montaj™ incluye una funcionalidad avanzada para procesar y mejorar los datos magnéticos y otros datos geofísicos aéreos. Esta extensión proporciona una metodología paso a paso para completar una diversidad de tareas de nivelación y corrección. Con la función de micronivelación, es posible aplicar correcciones de micronivelación en datos basados en líneas.

Nivelación de líneas

Una nivelación estadística corrige errores de intersección (pérdida de conexión) que siguen una tendencia o un patrón específicos. El algoritmo calcula una línea de tendencia de mínimos cuadrados a través de un canal de error para obtener una curva de error de tendencia, que luego se agrega al canal que se desea nivelar. El objetivo de la nivelación completa de líneas es ajustar las líneas de levantamiento para que todas ellas coincidan de forma precisa con las líneas de conexión de tendencia en cada intersección que se haya incluido en el proceso.

El sistema de nivelación de líneas:

  • Identifica posibles errores en conjuntos de datos.
  • Aplica correcciones sistemáticas, incluidas las correcciones de desfasaje, encabezado y estación base magnética y del sentido de líneas seleccionadas.
  • Aplica una nivelación convencional utilizando métodos de nivelación simples (línea de conexión y nivelación completa) y detallados.

Utilice la extensión Geophysics Levelling para lo siguiente:

  • Evaluar datos para detectar ruidos y errores sistemáticos.
  • Corregir errores sistemáticos en datos geofísicos (correcciones de desfasaje, encabezado, estación base magnética e IGRF).
  • Encontrar y editar intersecciones (entre cualquier línea de un conjunto de datos).
  • Aplicar una nivelación estadística de líneas de conexión (las líneas pueden ser líneas de levantamiento regulares y líneas de conexión).
  • Aplicar una nivelación completa y detallada de las líneas de levantamiento.
  • Aplicar correcciones de micronivelación en datos basados en líneas.
  • Eliminar cualquier componente de ruido generado por una línea de vuelo de baja amplitud remanente en los datos de levantamiento aéreo después de haber nivelado las líneas de conexión.
  • Minimizar o eliminar los diferentes parámetros de levantamiento, los niveles de ruido o las incertidumbres en los bordes de la cuadrícula para crear compilaciones de cuadrículas perfectamente integradas e identificar anomalías geofísicas sutiles.

Nivelación de líneas

Una nivelación estadística corrige errores de intersección (pérdida de conexión) que siguen una tendencia o un patrón específicos. El algoritmo calcula una línea de tendencia de mínimos cuadrados a través de un canal de error para obtener una curva de error de tendencia, que luego se agrega al canal que se desea nivelar. El objetivo de la nivelación completa de líneas es ajustar las líneas de levantamiento para que todas ellas coincidan de forma precisa con las líneas de conexión de tendencia en cada intersección que se haya incluido en el proceso.

El sistema de nivelación de líneas:

  • Identifica posibles errores en los conjuntos de datos.
  • Aplica correcciones sistemáticas, incluidas las correcciones de desfasaje, encabezado y estación base magnética y del sentido de líneas seleccionadas.
  • Aplica una nivelación convencional utilizando métodos de nivelación simples (línea de conexión y nivelación completa) y detallados.

Intersecciones de líneas

El archivo que contiene la tabla de intersección de los datos de salida tabula cada intersección entre las líneas de conexión y las líneas de levantamiento comunes. Este incluye la ubicación terrestre exacta del punto de intersección, los números de las líneas de conexión y de levantamiento, el valor registrado en cada línea y el gradiente horizontal de los datos de esa ubicación. El sistema de intersección de líneas puede localizar y editar la intersección entre cualquier línea de un conjunto de datos (pueden ser líneas de levantamiento comunes o líneas de conexión).

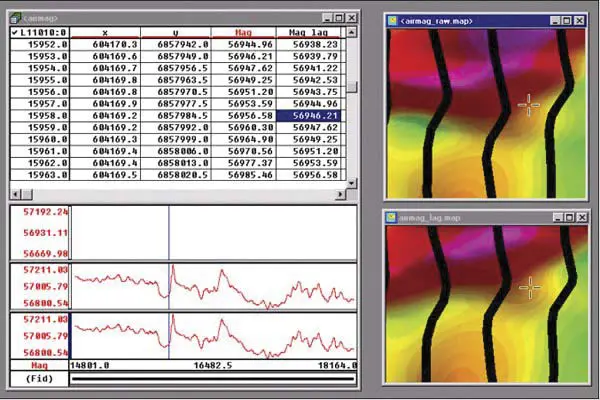

Correcciones de desfasaje, encabezado y estación base

Las rutinas de corrección aplican lo siguiente:

  • Corrección de desfasaje a un canal de datos cambiando el fiducial de inicio por un valor de desfasaje específico.
  • Corrección de encabezado para datos de un desplazamiento sistemático (en los datos), que es una función del sentido de deslizamiento de una línea de levantamiento.
  • Corrección de la estación base magnética para un canal magnético.

Corrección del campo de referencia geomagnético internacional

La corrección (intensidad de campo, inclinación y declinación) del campo de referencia geomagnético internacional (IGRF, International Geomagnetic Reference Field) o del campo de referencia geomagnético definitivo (DGRF, Definitive Geomagnetic Reference Field) pueden calcularse a partir de un canal de coordenadas geográficas o de un único punto geográfico.

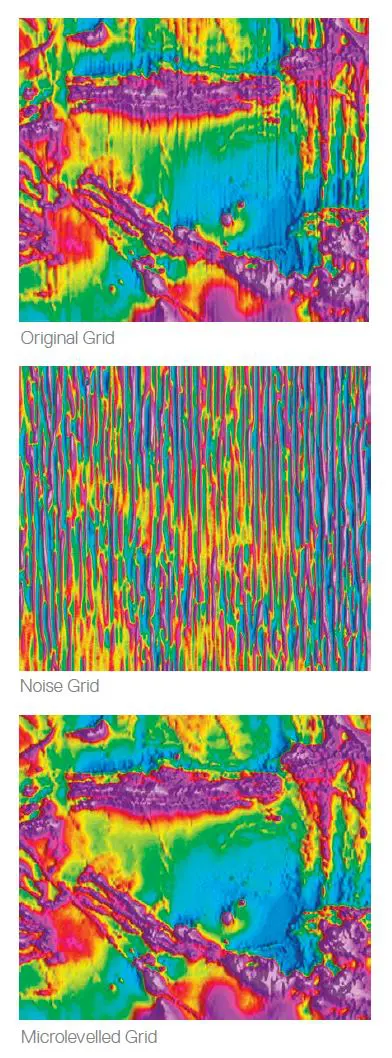

Micronivelación

La extensión Geophysics Leveling incluye un algoritmo de micronivelación de PGW que elimina cualquier componente de ruido generado por una línea de vuelo de baja intensidad remanente en los datos de prospección aérea después de nivelar las líneas de conexión.

La técnica utiliza una combinación de filtros de dominio de espacio y de frecuencia para determinar con claridad si se trata de una señal geológica o de un ruido. Algunos parámetros le permiten al usuario controlar el proceso de filtrado (micronivelación). Las correcciones se aplican a los datos de perfil.

La micronivelación ofrece una mejora respecto de las técnicas convencionales de nivelación por decorrugación, lo que permite un mayor grado de control para distinguir entre ruido y geología.

Con las cuadrículas microniveladas, el profesional que interpreta puede identificar anomalías geofísicas sutiles. Suele ser difícil crear una compilación precisa utilizando cuadrículas de diferentes parámetros de levantamiento, niveles de ruido o incertidumbres sobre los bordes de cuadrículas. La función de micronivelación minimiza o elimina estas diferencias, lo que permite crear compilaciones de cuadrículas perfectamente integradas.

Funcionalidad clave

La extensión Geophysics Levelling de montaj ofrece las siguientes funciones clave:

  • Corrección de nivelación de líneas.
  • Sistema de intersección de líneas.
  • Correcciones de desfasaje, encabezado y estación base.
  • Corrección del campo de referencia geomagnético internacional (IGRF).
  • Algoritmo de micronivelación.

* La extensión Geophysics Levelling de montaj requiere la tecnología Oasis montaj de Geosoft.
