Extensión de control de calidad aéreo

La extensión montaj™ Airborne Quality Control ofrece una funcionalidad fundamental para planificar un levantamiento aéreo y cumplir con las especificaciones básicas de la licitación.

La extensión incluye una función de planificación de la ruta de vuelo, la capacidad de supervisar el progreso del levantamiento y de llevar a cabo pruebas de control de calidad (QC).

La función de planificación de la trayectoria de vuelo permite elaborar un plan de línea de vuelo adaptado a la forma y al tamaño del área de prospección. Los mapas de bordes del área de prospección pueden importarse desde un archivo DXF de AutoCAD o digitalizarse como archivos de polígono. Los controles de planificación especifican la dirección, el punto de referencia inicial y la distancia entre las líneas de vuelo correspondientes al área de prospección aérea.

La función de estadística de control de calidad (QC) genera e imprime un informe estadístico para cumplir con las especificaciones operativas o de licitación. Un asistente de representación cartográfica integrado muestra de forma automática los resultados de control de calidad.

Las funciones de control de calidad permiten realizar pruebas de desviación de altitud, desviación de la ruta de vuelo, separación de la línea de vuelo, espaciado de muestra, deriva diurna y ruido magnético.

Utilice Airborne Quality Control para lo siguiente:

  • Generar el mapa de ruta de vuelo del levantamiento planificado.
  • Mostrar estadísticas de levantamiento.
  • Mostrar la distancia de línea del levantamiento.
  • Crear tablas de intersección.
  • Llevar a cabo una prueba de control de calidad de desviación de altitud.
  • Llevar a cabo una prueba de control de calidad de desviación de ruta de vuelo.
  • Llevar a cabo una prueba de control de calidad de separación de línea de vuelo.
  • Llevar a cabo una prueba de control de calidad de espaciado de muestras.
  • Llevar a cabo una prueba de control de calidad de deriva diurna.
  • Realizar la prueba de control de calidad del ruido magnético.
  • Mapear e imprimir los resultados de control de calidad.

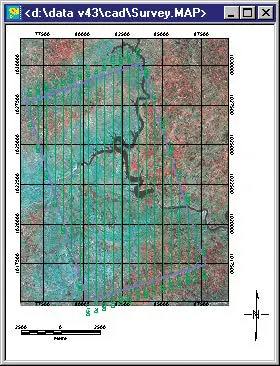

Planificación de la ruta de vuelo

La planificación de ruta de vuelo crea un plan de línea de vuelo adaptado a la forma y al tamaño del área de prospección. Los mapas de bordes del área de prospección pueden importarse desde un archivo DXF de AutoCAD o digitalizarse como archivos de polígono.

Los controles de planificación especifican la dirección, el punto de referencia inicial y la distancia entre las líneas de vuelo correspondientes al área de prospección aérea. El software traza tanto líneas de vuelo regulares como líneas de interconexión. La utilidad de planificación de vuelos crea una base de datos y un mapa de las líneas de vuelo que se pueden ver, imprimir o exportar.

Elaboración de informes de estadísticas de base de datos

Las estadísticas de la base de datos amplían las funciones de elaboración de informes estadísticos incluidas en el sistema básico de Oasis montaj. La función de estadística de control de calidad (QC) genera e imprime un informe estadístico de canales específicos o de toda una base de datos.

El informe estadístico proporciona el número de valores ficticios y la distancia mínima, máxima, promedio y total que se ha recorrido para cada canal y para toda la base de datos. La herramienta de distancia de línea de prospección muestra la distancia total recorrida correspondiente a una línea de vuelo específica.

Airborne Quality Control (Control de calidad aéreo)

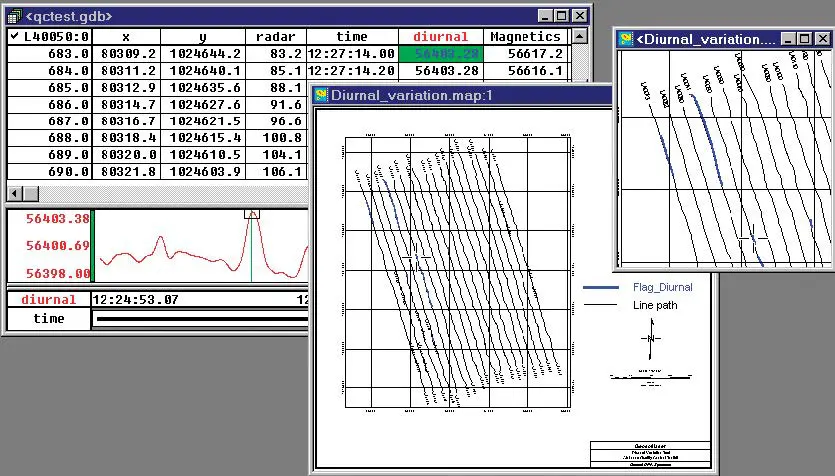

La funcionalidad de control de calidad aéreo identifica las secciones de línea que no cumplen con las especificaciones de prospección. Los ejemplos incluyen la evaluación de la variación diurna, la desviación de altitud, la desviación de ruta de vuelo y la separación de línea de vuelo de cada punto a lo largo de las líneas de vuelo para garantizar que cumplan con las especificaciones.

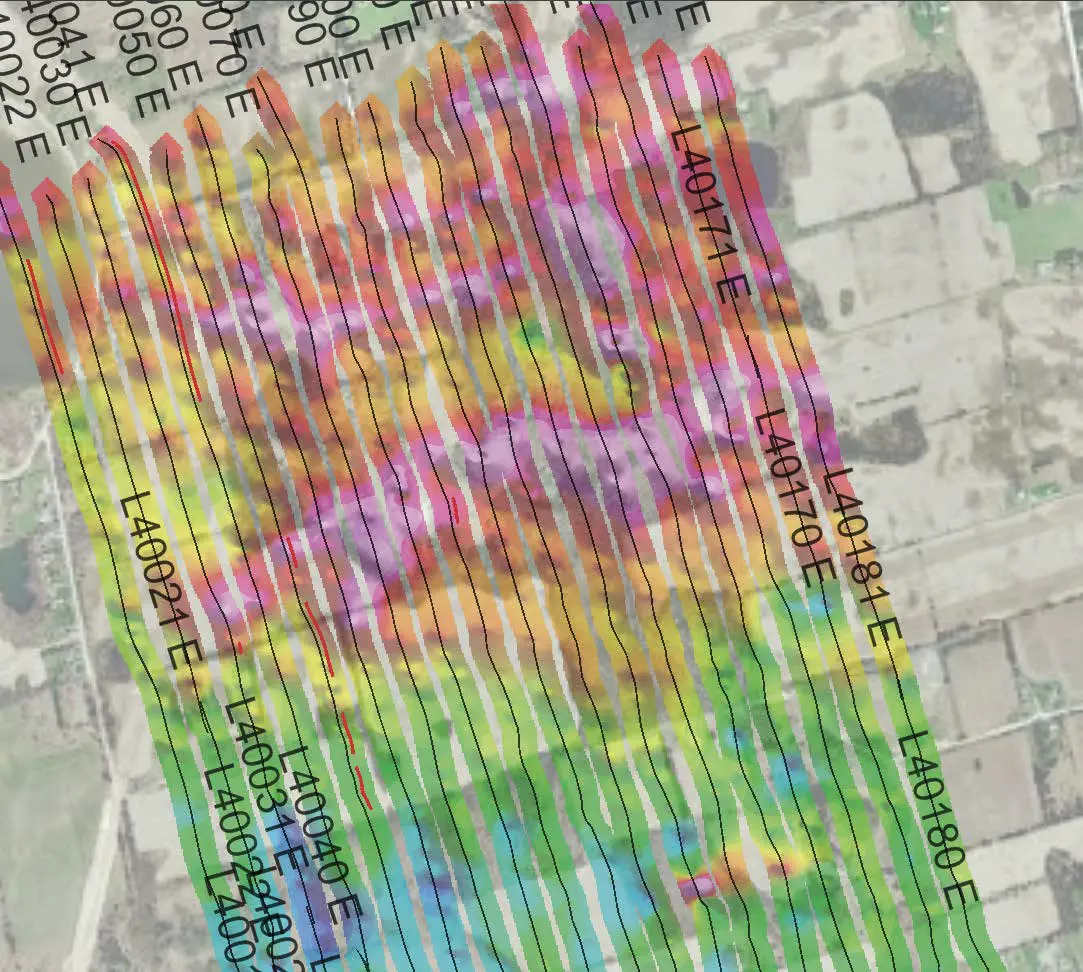

Los puntos que no cumplen con las especificaciones se identifican con un símbolo de color que corresponde al tipo de error. Estos resultados se trazan en un mapa para que el usuario pueda visualizar las secciones del prospección que deben volver a recorrerse.

Funcionalidad clave

La extensión Airborne Quality Control ofrece tres funciones principales:

  • Planificación de la ruta de vuelo
  • Elaboración de informes de estadísticas de base de datos
  • Control de calidad aéreo.

La extensión montaj Airborne Quality Control requiere la tecnología Oasis montaj de Geosoft.
